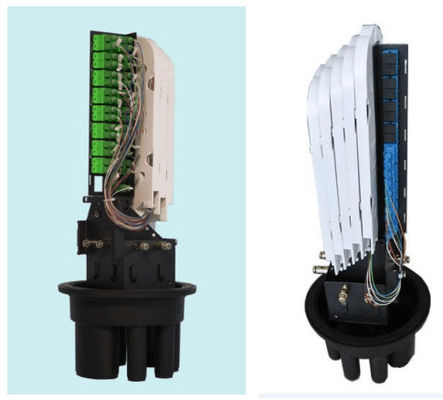

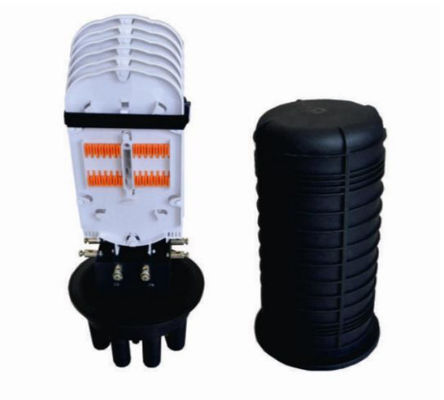

PLC Splitter IP65 Wandmontage Luftfaser Optik Gehäuse
| Splitter: | 2:32,2:16 | Dimension: | φ230*550 |
| Cable diameter: | φ7-φ22 | Cable port: | 4 in ,4 out |
| Capacity of splice tray: | 24 Single fiber | Max qty of splice tray: | 6 |
| Max capacity: | 144 Single fiber | Material: | MPP |
| Sealing structure: | Heat shrinkable sealing structure silicon gum material | ||
| High Light: | Luftfaser Optik Gehäuse,PLC Splitter Faser Optik Gehäuse,MPP Faser Optik Gehäuse |
||
PLC-Splitter IP65 Wandmontage-Glasfaser-Außenverteiler
GJS-M7/RS Glasfaser-Dome-Verschluss mit PLC-Splitter
BESCHREIBUNG
Anwendung
Eine Art von Dome-Verschluss-Serie, die für die Direktverbindung während der Glasfaserübertragung verwendet wird und einen gemeinsamen Verbindungsschutz bietet, mit 6 kleinen runden Kabellöchern und 1 großen Kabelloch; Heißsiegelung mit Schrumpfschlauch; kann für Überkopf-, Mast-, Wand- und Erdverlegung verwendet werden. Mit guter Dichtungsleistung, einfacher Installation und breitem Anwendungsbereich ist es die beste Wahl für Glasfaserverbindungen.
Produkt Merkmale
Alle Funktionsindikatoren entsprechen der nationalen Norm YD 814.1-2004 für Verteilerkästen.

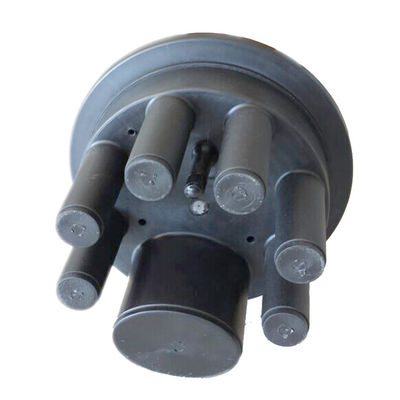

Vier Eingangs- und vier Ausgangskabelanschlüsse; es gibt 1 großes und 6 kleine runde Löcher, die die Φ7~Φ22 Glasfaserkabel ein- und ausführen können.

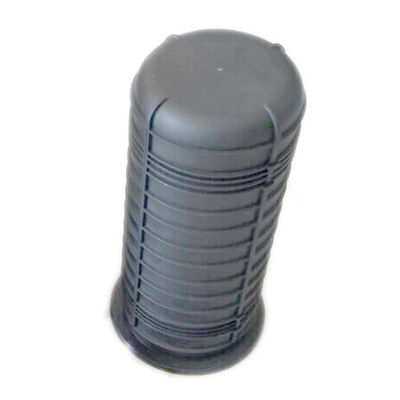

Das äußere Gehäuse besteht aus hochfesten technischen Kunststoffen. Es hat die Eigenschaften von geringem Gewicht, hoher mechanischer Festigkeit, Alterungsbeständigkeit, starker Korrosionsbeständigkeit, Blitzschutz und langer Lebensdauer.
Gestapelte Struktur-Spleißablage und unabhängige Isolationserdungsvorrichtung machen die Glasfaserkernkonfiguration, -erweiterung und die Kabelerdung flexibel, bequem und sicher.
Die Spleißablage ist mit Spleißschlitzen und einem PLC-Splitter-Halter ausgestattet, der jederzeit entsprechend den Anforderungen der Direktleitungs- oder Zweigleitungsverbindung konfiguriert werden kann.
Technisch Index
Faserbiegeradius: ≥40mm
Zusätzlicher Verlust der optischen Scheibe: ≤ 0,01 dB
Temperaturbereich: - 40°C ~ + 65°C
Seitlicher Druckwiderstand: ≥2000N / 10 cm
Stoßfestigkeit: ≥20N.m
Schutzart: IP65
PRODUKTSPEZIFIKATION
| Typ | GJS-M7/RS |
| Größe (mm) | ￠230 * 320/440 |
| Kabeldurchmesser (mm) | ￠7～￠22 |
| Kabeleinführung | 4 rein und 4 raus |
| Kapazität der Spleißablage | 24 (Einzelader) |
| Maximale Anzahl der Spleißablage | 6 |
| Maximale Kapazität | 144 (Einzelader) |
| Außenkartongröße (mm) |
540*485*465/4Stk. |
VERPACKUNGSLISTE
| Gehäuse | 1 Satz |
| Mastverbinder | 2 Stk. |
| Schrumpfschlauch (klein) | 6 Stk. |
| Schrumpfschlauch (oval) | 1 Stk. |
| Spleißhülsen (L=40mm) | entsprechend dem Typ |
| Erdungskabel (L=120mm) | 1 Stk. |
| Zweigkarte | 1 Stk. |
| Zinnfolie | 2 Stk. |
| Edelstahl-Schlauchschellenverschluss | 8 Stk. |
-
