Produktdetails:
Zahlung und Versand AGB:
|
| Product name: | Fiber patch cord | Cable color: | Yellow or customized |
|---|---|---|---|
| length: | 1m,2m,3m 100m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | LC/UPC | Model: | Single Model |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,G657A,G657B3 |
| Hervorheben: | 0.9mm Ip67 Glasfaserpatchkabel,G657A1 G652D Optische Patchkabel,G657B3 G652D Fiber-Patch-Kabel |
||

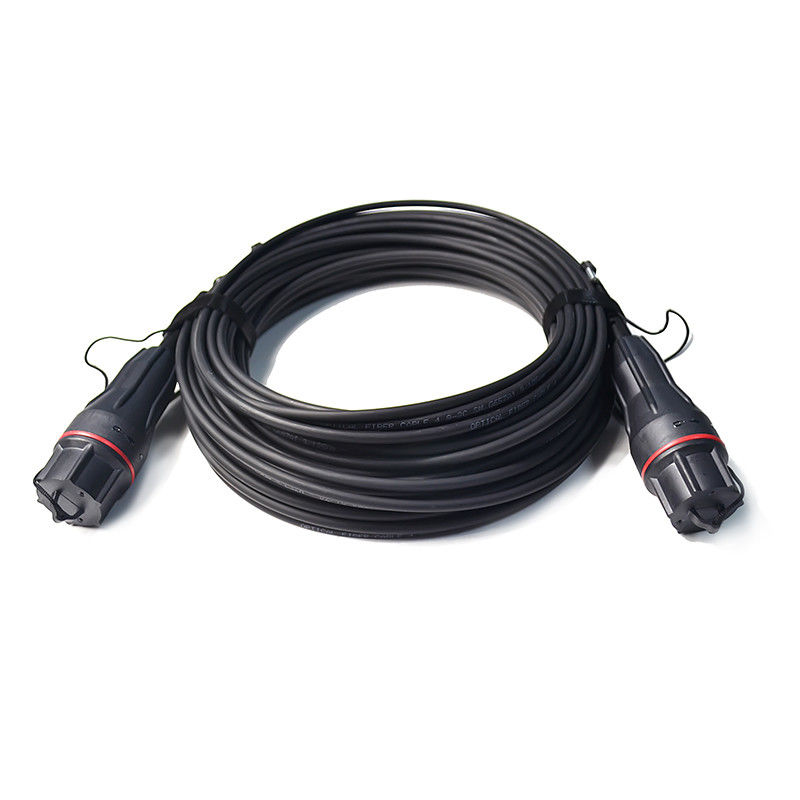

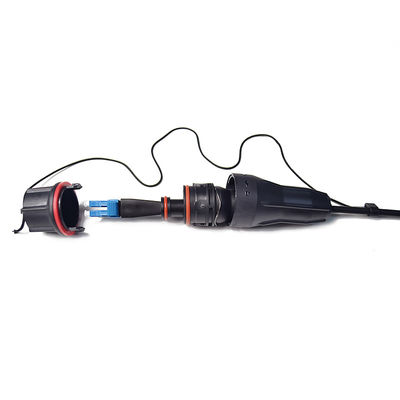

Ip67 LC Outdoor Kabelbaugruppen kompatibel mit Fullaxs-Steckverbinder Glasfaser-Patchkabel
Outdoor wasserdichtes IP68 Tactical Fiber
Eigenschaften
* Hohe Leistung in IL & RL
* 4, 8, 12 und 24 Faseranschlussanschlüsse und -baugruppen
* Entwickelt für geringe Verluste und Standardverluste bei SM- und MM-Anwendungen
* Wirtschaftliche Lösung für die Massenkonfektionierung von Glasfasern
* Geeignet für MPO/MTP-Anwendungen
* Konform mit der Richtlinie 200/95/EG (RoHS)
* MPO-Steckverbinder entspricht IEC-61754-7
Anwendung
Optische Leistung:
|
Anzahl der Kabel
|
12
|
24
|
||
|
Fasermodell
|
G.657A1
|
|||
|
Zugfestigkeitselement
|
Material
|
Aramidgarn
|
||
|
Enge Pufferung
|
Material
|
PVC
|
||
|
Durchmesser (±0,06) mm
|
0,90
|
|||
|
Dicke (±0,03) mm
|
0,30
|
|||
|
Außenmantel
|
Material
|
TPU
|
||
|
Farbe
|
Schwarz
|
|||
|
Dicke (±0,1) mm
|
0,8
|
1,2
|
||
|
Kabeldurchmesser (±0,2) mm
|
6,2
|
8,5
|
||
|
Kabelgewicht (±5) kg/km
|
35
|
68
|
||
|
Min. Biegeradius
|
Ohne Spannung
|
10,0×Kabel-φ
|
||
|
Unter maximaler Spannung
|
20,0×Kabel-φ
|
|||
|
Temperaturbereich
(℃) |
Installation
|
-20~+60
|
||
|
Transport & Lagerung
|
-40~+70
|
|||
|
Betrieb
|
-40~+70
|
|||
|
Steckertyp
|
Leistungsniveau
|
Zugfestigkeit
|
|||||
|
Standard
|
Elite
|
||||||
|
Stecker
|
Modus
|
Endfläche
|
IL (db)
|
RL (db)
|
IL (db)
|
RL (db)
|
(N)
|
|
LC/SC/FC/ST
|
SM
|
PC
|
≤0,2
|
≥50
|
≤ 0,15
|
≥50
|
≥68N
|
|
UPC
|
≤0,2
|
≥55
|
≤0,15
|
≥55
|
|||
|
APC
|
≤0,2
|
≥60
|
≤0,15
|
≥60
|
|||
|
MM
|
PC
|
≤0,2
|
≥35
|
≤0,15
|
≥35
|
||
|
MPO/MTP
|
SM
|
APC
|
≤0,7
|
≥60
|
≤0,35
|
≥60
|
≥68N
|
|
MM
|
PC
|
≤0,5
|
≥20
|
≤0,35
|
≥20
|
||
|
MIRJ
|
SM
|
PC
|
≤0,5
|
≥50
|
/
|
/
|
≥68N
|
|
MM
|
PC
|
≤0,5
|
≥35
|
/
|
/
|
||
(1) Quellgarantie. Langzeitlieferanten halten die Rohmaterialqualität stabil. Alle Produkte sind ROHS-zertifiziert und erfüllen die Exportqualitätsanforderungen.
(2) Qualitätstest. 1；Rohstoffe werden erst nach bestandener IQC-Inspektion in die Produktionslinie gebracht,
2；IPQC überwacht die Produktionslinie, um sicherzustellen, dass die Produktion den Qualitätsanforderungen entspricht.
3；OQC testet die Produktleistung und inspiziert die Verpackung, um sicherzustellen, dass jedes Produkt die Qualitätsanforderungen des Kunden erfüllt
(3) Optischer Test. Unsere Produkte entsprechen den IEC- und ITU-Standards
(4) Mindestens 30 % Stichprobenprüfung durch die Qualitätssicherungsabteilung nach Fertigstellung der Produkte.
Produktbild
