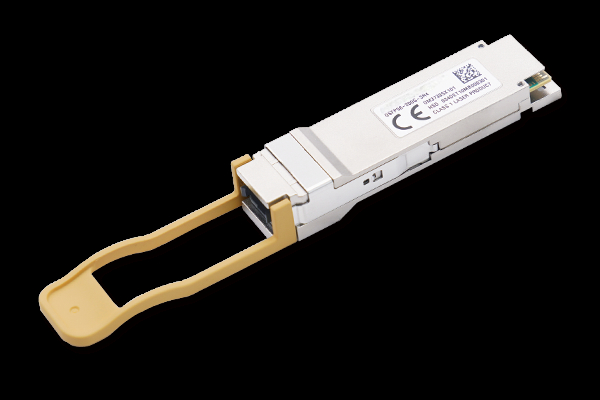

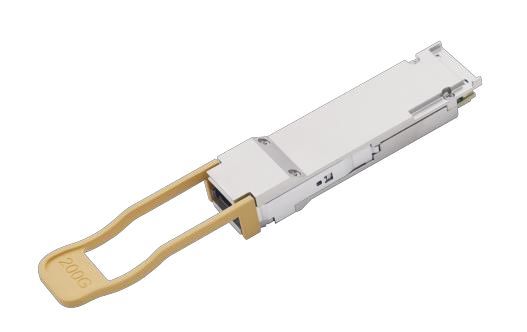

QSFP56 Transceiver-Modul 200GE SR4 100M OM4 & 70M OM3

OM3738SX101 ist ein Parallel-Full-Duplex 200GE Quad Small Form Factor Pluggable. (QSFP56) optisches Modul, das für die kurze Datenübertragung über mehrere Bahnen ausgelegt ist. Das optische Modul verwendet ein 4-stufiges Pulsamplitude-Modulationsformat (PAM4). bietet vier Datenleitungen auf Basis der 850 nm VCSEL/PD-Array-Technologie und ist einer Gesamtdatenrate von 200 GE über 100 m OM4 MMF oder 70 m OM3 MMF.

Es ist mit den IEEE 802.3cd 200GBASE SR4, IEEE 802.3bs 200GAUI-4 Die digitalen Diagnosefunktionen sind über die I2C-Schnittstelle verfügbar. die von den CMIS4.0-Verwaltungsschnittstellen festgelegt sind.

Abbildung 2-1: Transceiver-Blockdiagramm

Abbildung 3-1: Mechanische Abmessungen OM3738SX101

• QSFP56 mit Warmstecker
• IEEE 802.3cd 200GBASE-SR4-Standard entspricht
• IEEE 802.3bs 200GAUI-4-Standard konform
• CMIS4.0-konforme Schnittstelle für die Verwaltung
• Digitale Diagnosefunktionen
• 4-Kanal-Full-Duplex-Empfängermodul
• 212Zusammengefasste Bitrate von 0,5 Gbps
• Maximale Verbindungslänge von 70 m OM3, 100 m OM4 mit FEC
• Einfaches MPO-12 APC/UPC-Gehäuse
• Maximale Leistungsaufnahme < 5 W
• Betriebsraumtemperaturbereich von 0°C bis 70°C
• Einzelne 3,3-Volt-Stromversorgung
• RoHS-2-konform

• 200G Ethernet
• Netzwerk des Rechenzentrums
