| Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Jacket Material: | PE |
|---|---|---|---|
| Fiber quality: | 48 / 64 / 72 / 96 / 144 | Jacket Color: | Black/Customized |

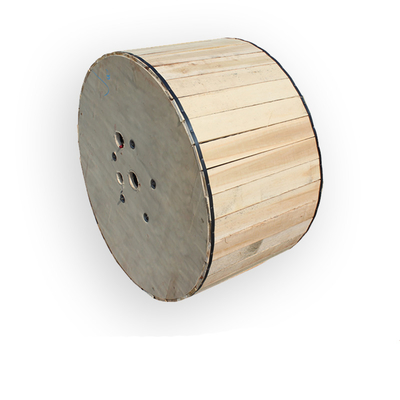

| Cable diameter: | 14.5±0.5 mm for 144core | Package: | Wooden reel ,1km/roll |
| Application: | Long distance telecom | Zertifizierung: | ISO9001/CE/ROHS |
| Hervorheben: | ADSS-Optische Faserkabel,ADSS-Faseroptikkabel,ADSS-Glasfaserkabel |
||

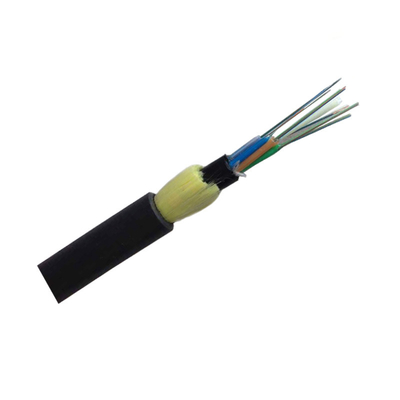

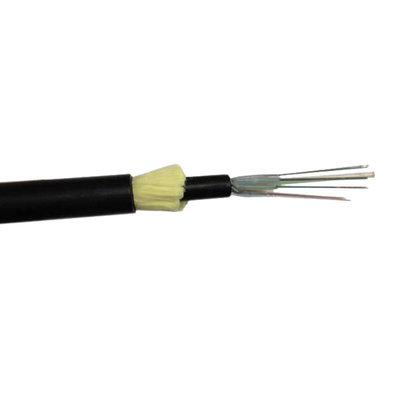

Nichtmetallische Zentrale Loose Tube Außenkabel ADSS Glasfaserkabel LSZH Jacket SM G652D
Beschreibung:
Alle dielektrischen selbsttragbaren Glasfaserkabel ADSS sind lose Rohrsträngen.Die Rohre werden mit einer wasserdichten Füllung gefülltDie Rohre (und Füllstoffe) sind um ein FRP (Fiber Reinforced Plastic) als nichtmetallische Zentrale befestigt.Stärke-Member in einen kompakten und kreisförmigen Kabelkern.
Nach dem Kabelkern ist mit Füllverbindung gefüllt.mit einer dünnen PE- (Polyethylen-) Innenhülle bedeckt.die Kabel sind mit einer PE- oder AT- (Anti-Tracking) Außenhülle versehen.
Eigenschaften:
1Die nichtmetallische Struktur bietet eine gute Dämmung und eine hervorragende Blitzbeständigkeit.
2. Richtige Konstruktion, präzise Steuerung der Faserüberlänge und ein ausgeprägter Stranging-Prozess machen das Kabel
ausgezeichnete mechanische und ökologische Eigenschaften.
3Anti-Elektromagnetismus-Fähigkeit.
4. Verwenden Sie hochintensives Aramidgarn als Anti-Traktionskomponente, starkes, leichtes und kleines Kabeldurchmesser, geeignet
für unterschiedliche klimatische Gegebenheiten und Anlagenspanne.
5Spezielle AT (Anti-Track) Außenhülle Schutz, starke Anti-Elektro-Korrosion Fähigkeit.
Anwendung:
1Fernmeldedienste, LAN in Hochspannungsgebieten oder Zugang zu Telekommunikationsnetzen;
2Für das Stromübertragungssystem, viele Donnerbereiche und hohe elektromagnetische Inferenz.
Datenblatt:
| Ref. des Außendurchmessers in mm | Referenzgewicht in kg/km |
Referenz maximale Arbeitsspannung KN: |
Maximal zulässige Betriebsspannung KN: |
Brechkraft KN: |
Stärke des Bauteils CSA mm2 | Elastizitätsmodul KN/mm2 | Koeffizient der Wärmeausdehnung × 10-6/k | |
| PE | AT | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33.0 | 19.6 | 0.1 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40.0 | 20.1 | 0.1 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48.0 | 24.0 | - Oh, nein.4 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51.0 | 25.1 | - Oh, nein.5 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | - Oh, nein.8 |
Eigenschaften:
1. Kann ohne Stromausfall installiert werden
2. Ausgezeichnete AT-Leistung. Die maximale Induktivkraft am Betriebspunkt der AT-Hülle kann 25KV erreichen
3Leichtgewicht und kleiner Durchmesser, wodurch die Belastung durch Eis und Wind sowie die Belastung von Türmen und Hinterstützen verringert wird.
4Große Spannlängen und größte Spannweite über 1000 m
5. Gute Zugfestigkeit und Temperatur
6Die Design-Lebensdauer beträgt über 30 Jahre.

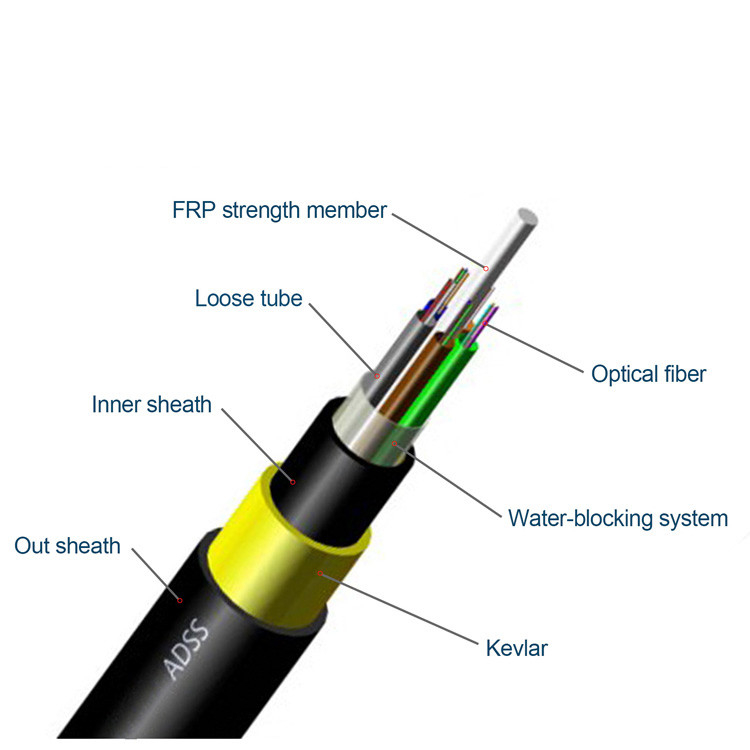

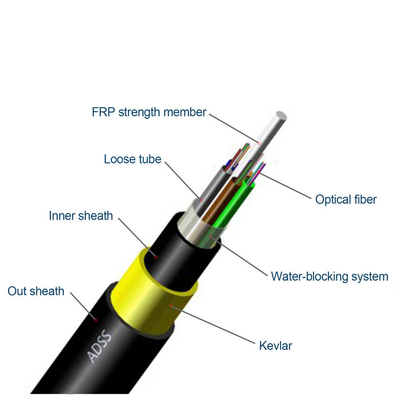

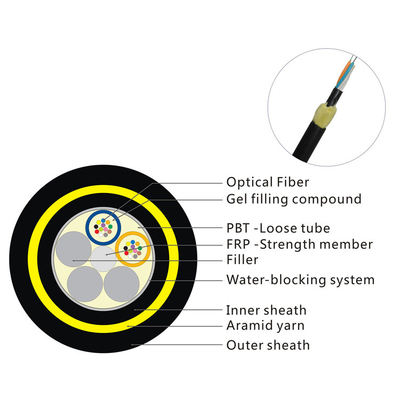

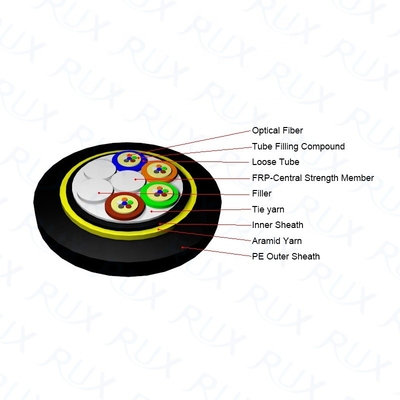

Struktur
ADSSist ein loser Schlauch.Die Fasern werden in ein loses Rohr aus Kunststoff mit hohem Modul eingesetzt.Die Schläuche sind mit einer wasserdichten Füllung gefüllt.
Die Rohre (und Füllstoffe) sind um FRP herum gestrandet.(faserverstärktes Kunststoff) als nichtmetallisches zentrales Festigkeitselement in einen kompakten und kreisförmigen Kabelkern.mit einer Breite von mehr als 20 mm,Nachdem zwei Schichten Aramidgarn in zwei Richtungen über die innere Schicht als Festigkeitsbestandteil aufgetragen wurden, wird das Kabel mit einer äußeren PE- oder AT-Schicht (Anti-Tracking) vervollständigt.
