| Model:: | wall mount odf | Application:: | FTTX, FTTH odf |
|---|---|---|---|
| Dimension:: | 1U,2U,3U,4U | Supply adaptors: | SC/LC/ST/FC |
| color:: | white , black ,grey | Capacity of Cores: | 72 96 144 cores |
| Hervorheben: | ODF-Optische Verteilungsrahmen für den Außenbereich,144. Anschluss ODF,FTTX-optischer Verteilungsrahmen |
||

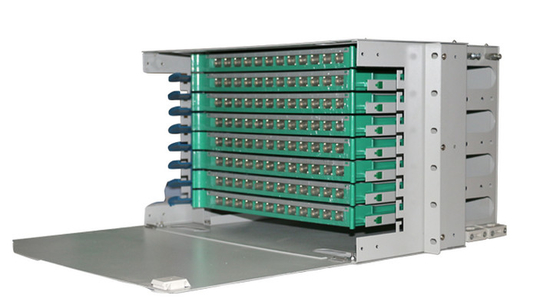

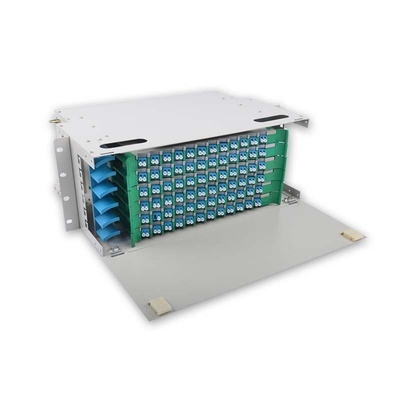

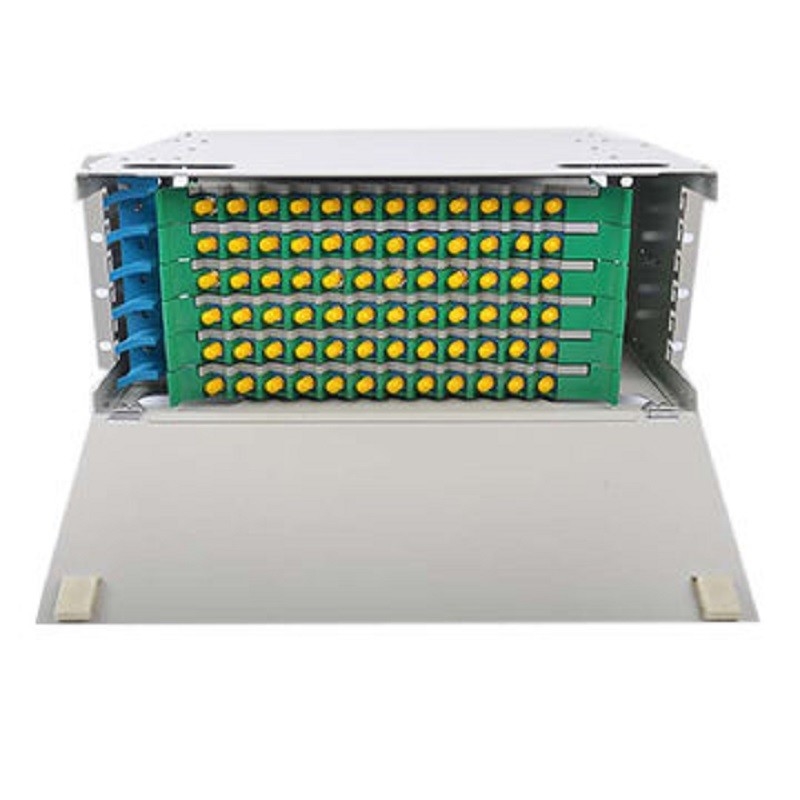

FTTX 144 Port Outdoor ODF optischer Verteilrahmen
Großkapazität 72 96 144 Port Außen-Faseroptik-ODF/Hauptverteilungsrahmen-Patch-Panel
Einleitung
Die Glasfaser-Terminalbox kann in der Zweigverbindung der Faser-Termination eingesetzt werden, arbeitet als Verteilerbox, 19 ¢ Standardstruktur, Rackmontage, verfügbar für die Installation von FC, SC, ST,LC-Adapter.
Strukturelle Merkmale
l Alle Immobilienindex entsprechen der nationalen Norm YD/T9251997.
l Die Karosserie besteht aus kaltgewalztem Stahlblech mit starker Klebkraft, künstlerisch und langlebig.
l Die unverwechselbare Konstruktion von 1-2 Kabel-Eingangs- und Faserausgang von 1-24 Kernen sorgt für Flexibilität.
l Die Kabel-Eingänge sind mit Ölbeständigkeit NBR versiegelt, um die Flexibilität zu erhöhen.
l Überlappende Faserschmelzschachtel und separate Isolierungsanlage machen die Anordnung der Kerne flexibel, bequem und sicher, wodurch die Kapazität und die Kabelverdeckung erhöht werden.
Technische Spezifikation
Außengröße: (Länge × Breite × Höhe) 430x300x1U/2U
Radius der Optikfaserwicklung: ≥ 40 mm
Zusätzlicher Verlust der Faserplatte: keines
Die in der Schachtel verbleibende Faserlänge: ≥ 1,6 m
Faserkapazität: 48 Kerne
Betriebstemperatur: - 400 °C bis + 600 °C
Seitendruckwiderstand: 500N
Stoßfestigkeit:750N
Rackmontierbare Glasfaserverteilungsrahmen
| Modell | Kernzahl | Größe | Abmessungen (cm) | Gewicht ((kg) |
| ODF-R144 | 144 | 7U | 49 mal 30.5 mal 31.15 | 17.1 |
| ODF-R96 | 96 | 5U | 49 mal 30.5 mal 22.25 | 11 |
| ODF-R72 | 72 | 4U | 49 mal 30.5 mal 17.8 | 9 |
| ODF-R48 | 48 | 3U | 49 mal 30.5 mal 13.35 | 7 |
| ODF-R36 | 36 | 2U | 49 mal 30.5 mal 8.9 | 5.7 |
| ODF-R24 | 24 | 2U | 49 mal 30.5 mal 8.9 | 4.6 |
