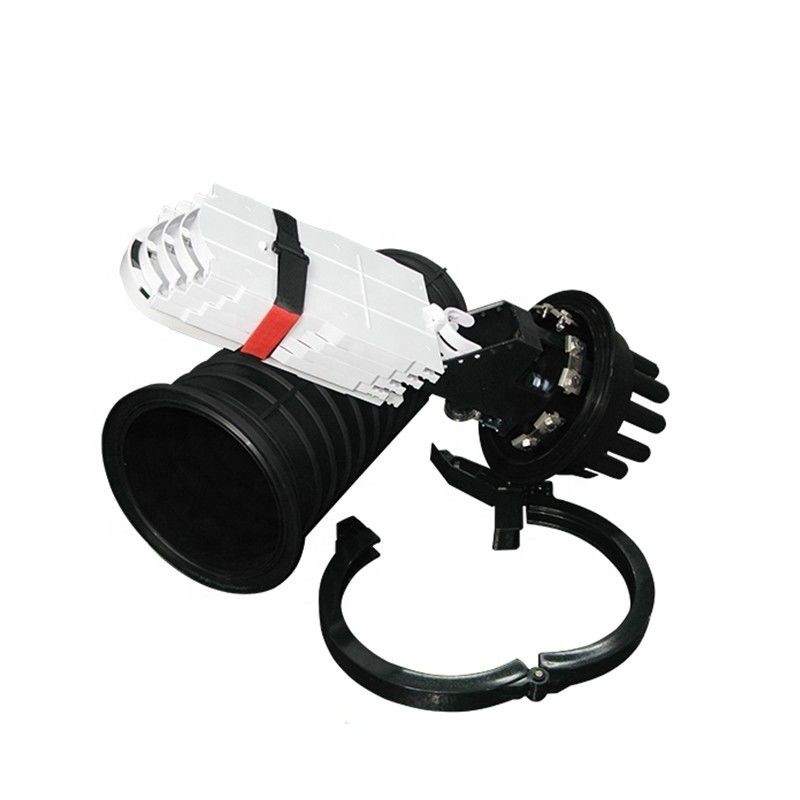

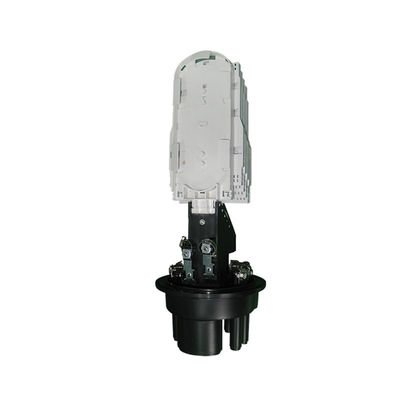

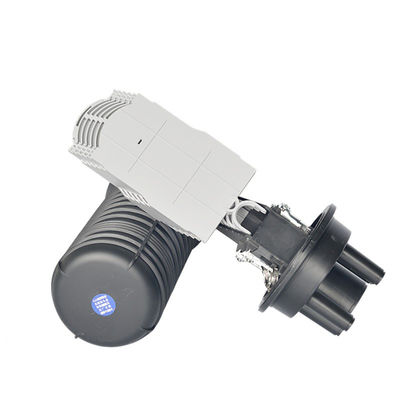

144 Port 1 In 8 Out Waterproof ABS Fiber Optic Enclosure

• Das Gehäuse besteht aus hochwertigem Kunststoff und hat eine gute Erosionssicherheit gegen Säure- und Alkalisalz,sowie glatte Erscheinung und zuverlässige mechanische Struktur.
• Die mechanische Struktur ist zuverlässig und bietet die Leistung, der wilden Umwelt und intensiven Klimaveränderungen und einer schweren Arbeitsumgebung zu widerstehen.
• Der Schutzgrad erreicht IP66.
• Die Verschlüsse gelten für optische Kabel des Bandtyps und für allgemeine optische Kabel.

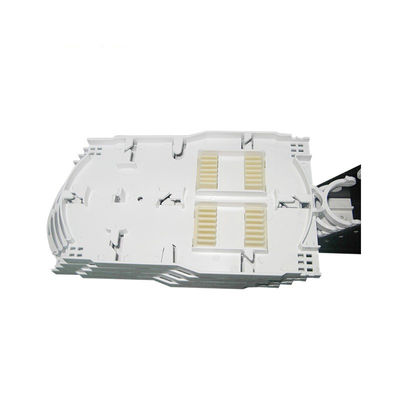

• Die Splice-Trays innerhalb des Verschlusses können wie Büchse gedreht werden und haben einen ausreichenden Krümmungsradius und Platz für die Optikfaserwicklung, um sicherzustellen, dass der Krümmungsradius für die optische Wicklung 40 mm beträgt.
• Jedes optische Kabel und jede Glasfaser können einzeln betrieben werden.
• Der Verschluss ist von geringem Volumen, großer Kapazität und einfacher Wartung.
• Die elastischen Gummi-Dichtungsringe innerhalb des Verschlusses haben eine gute Dichtung und schweißsichere Leistung.
• Die Bedienung ist einfach und einfach. Das Luftschlauchventil dient zum Versiegeln und zur Prüfung der Dichtungsleistung.

Abmessungen und Kapazität:

• Außendimension (Höhe x Durchmesser): 470*210 mm
• Maximale Kapazität: Bündel von 144 Kernen;
• Kabel-Eingänge: 1 von 8 aus
• Durchmesser des Kabels: Φ5 mm - Φ38 mm.
• Nummer der Tabellen: 1-6
• Versiegelungsmethode: Herzschrumpfer

Betriebsbedingungen:

• Temperaturen: -40°C bis +60°C
• Luftfeuchtigkeit: ≤ 95% (bei 40°C)
• Luftdruck: 70 kPa ~ 106 kPa

Technische Spezifikationen

• Verschlussleistung: Nach Versiegelung der Schachtel bis 100 kPa nach innen aufblasen (aufblasen gilt nur für Modelle mit Luftöffnung) und anschließend in Wasser normaler Temperatur einweichen.nach 15 Minuten stetiger Beobachtung, gibt es keine Blase zu überfließen.
• Isolationswiderstand: Der Isolationswiderstand zwischen dem Werkstück und der Erde beträgt mehr als 20 kMΩ.
• Druckbelastung: Es gibt keinen Ausfall oder Flashover unter 15 kVdc/1min zwischen dem Werkstück und der Erde.
• Der Krümmungsradius der Faser beträgt 40 mm, ohne zusätzlichen Verlust im Splitter.
• Sie kann die axiale Zugfestigkeit von mindestens 1000 N aushalten.
• Lebensdauer: 25 Jahre.
• Die übrigen Leistungen entsprechen allen Anforderungen der Norm YD/T814-1998.

Verpackungsgröße

Jede Schließung hat eine individuelle Box Größe:22.5*21.5*50 ((cm)
6 Stück Verschluss in einem Karton verpackt Größe:69*45.5*53 ((cm)
