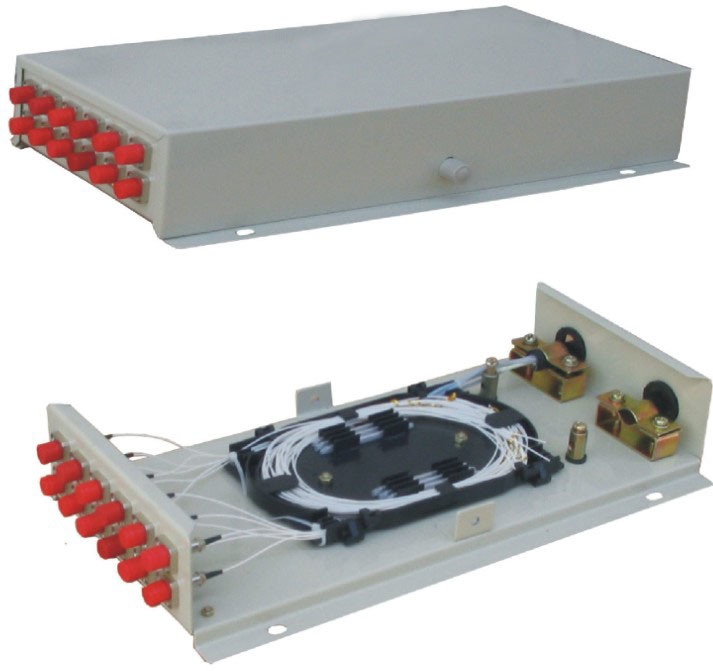

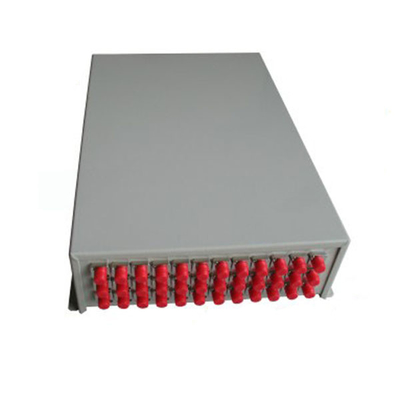

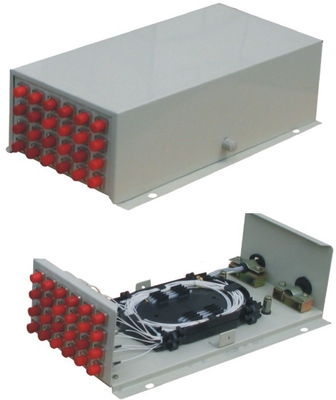

48 Kerne Wandmontierte FC ST ROSH optische Verbindungskiste

48 Kerne Wandmontierte FC ST ROSH optische Verbindungskiste

Wandmontierte Patch Panel Glasfaser Endbox GPZ-48A,12 Kern, 24 Kern, 48 Kern

Anwendung:

Das Produkt kann an den Endgeräten der optischen Kabel verschiedener Typen und Strukturen mit einem Durchmesser von 18 mm verwendet werden.

Strukturelle Merkmale:

1Alle Immobilienindex entsprechen dem nationalen Standard YD/T814-1996.

2Die Karosserie ist aus kaltgewalztem Stahlblech und die Oberfläche aus dunkelgeblasenem Kunststoff.

3Die einzigartige Konstruktion von 1 ‰ 2 Kabel-Eingang und 1 ‰ 48-Kern-Faserausgang gewährleistet Flexibilität.

4. Kabel-Eingang und Faserausgang sind mit Ölbeständigkeit NBR versiegelt, um die Flexibilität zu erhöhen. Benutzer können wählen, um den Eingang und den Ausgang zu stechen.

5Überlappende Faser-Schmelzschachtel und separate Isolier-Erd-Einheit machen die Anordnung der Kerne, die Kapazität und Kabel-Erd flexibel, bequem und sicher zu erweitern.

Haupttechnische Spezifikationen

1. Außengröße: (Länge × Breite × Höhe) 330×183×70/100

2Gewicht:10,7/2 kg

3. Radius der Optikfaserwicklung: ≥ 40 mm

4. zusätzlicher Verlust von Faserbehälter: keines

5. Faserlänge im Tray: ≥1,6 m

6. Faserkapazität: 48 Kerne

7. Arbeitstemperatur: - 400 °C ~ + 600 °C

8. seitlicher Druckwiderstand: 500N

9. Stoßfestigkeit:750N

Operationen

1. Das Kabel abschälen, das Außen- und Innengehäuse sowie das lockere Verbundrohr abnehmen und das Füllfett abspülen, so dass eine 1,1-1,6-m-Faser und ein 20-40-mm-Stahlkern übrig bleiben.

2- Befestigen Sie die Kabelpresskarte und das Kabel, sowie den Stahlkern des Kabels.

3. Führen Sie die Faser in die Schmelz- und Verbindungsplatte, befestigen Sie die Wärmevertragsschlauch und geschmolzenen Schlauch an einer der Verbindungsfasern.Bewegen Sie die Wärmeverbindung und das geschmolzene Rohr und befestigen Sie den rostfreien (oder Quarz) verstärkten Kern., stellen Sie sicher, dass der Anschlusspunkt in der Mitte des Gehäusepipes ist. Heizen Sie das Rohr, um die beiden zu einem zu machen. Legen Sie die geschützte Verbindung in die Faser-Lagen Tabelle. ((eine Tabelle kann 12 Kerne legen)

4Die linke Faser in das Schmelz- und Verbindungsteller gleichmäßig legen und die Wickelfaser mit Nylon-Bindungen befestigen.Decken Sie die oberste Schicht ab und reparieren Sie sie..

5- Positionieren Sie es und verwenden Sie den Erddraht gemäß dem Projektplan.

6- Schließen Sie die Abdeckung. Sie kann an der Wand oder in horizontaler Linie installiert werden.
