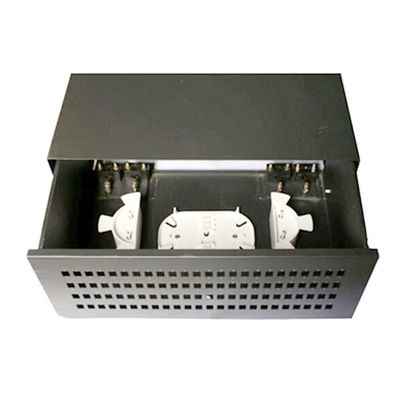

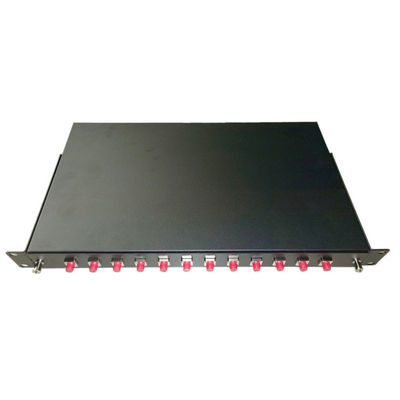

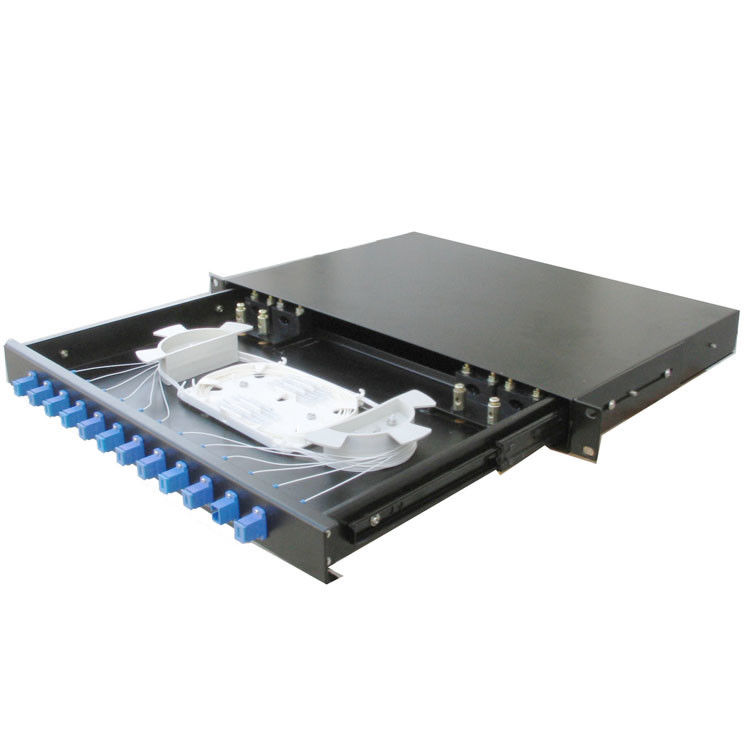

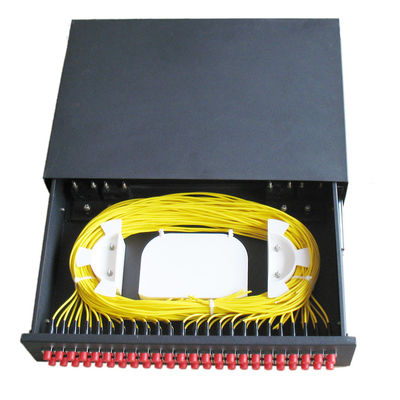

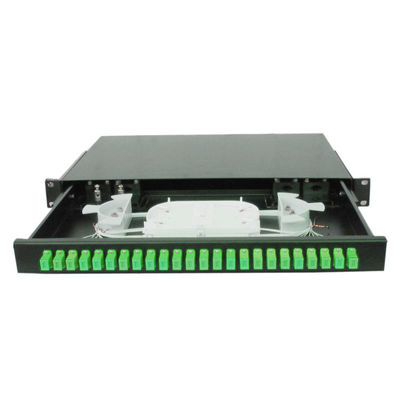

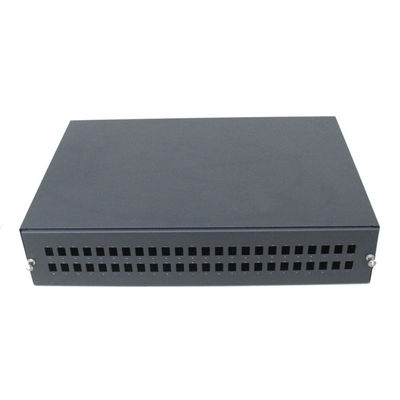

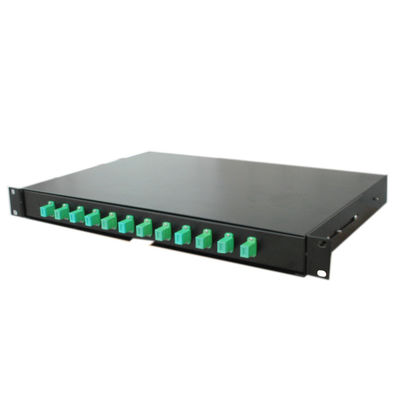

12-192Kern-Slide-Schublade Typ 19'' Standardstruktur Rack-Mount Patch Panel mit FC SC LC ST Adapter
Anwendung:
Das Produkt kann an den Endgeräten der optischen Kabel verschiedener Arten und Strukturen, der
mit einem Durchmesser von weniger als 18 mm.
Strukturelle Merkmale:
- Alle Immobilienindizes entsprechen der nationalen Norm YD/T9251997.
- Die Karosserie besteht aus kaltgewalztem Stahlblech mit starker Klebkraft, künstlerisch und langlebig.
- Die einzigartige Gestaltung von 1-2 Kabel-Eingangs- und Faserausgang von 1-24 Kernen sorgt für Flexibilität.
- Der Kabel-Eingang ist mit Ölbeständigkeit NBR versiegelt, um die Flexibilität zu erhöhen.
- Ein- und Ausstieg.
- Überlappende Faserschmelzschachtel und separate Isolierungsanlage ermöglichen die Anordnung der Kerne,
- Ausbau der Kapazität und Flexibilisierung, Bequemlichkeit und Sicherheit.
Haupttechnische Spezifikationen:
Außengröße: (Länge × Breite × Höhe) 430x250x1U
Gewicht:3.5 kg
√ Radius der Glasfaserwicklung: ≥ 40 mm
¢ zusätzlicher Verlust von Faserbehältern: keines
¢ in der Schachtel verbleibende Faserlänge: ≥1,6 m
¢ Faserkapazität: 48 Kerne
- 400 °C bis + 600 °C
∆ seitlicher Druckwiderstand: 500N
Stoßfestigkeit:750N
IV.Aktionen
¢ Das Kabel abschälen, das äußere und innere Gehäuse sowie das lockere Verschlussrohr entfernen und das Kabel abspülen
Füllfett, wobei 1,1 ‰ 1,6 m Faser und 20 ‰ 40 mm Stahlkern verbleiben.
Die Kabelpresskarte und das Kabel sowie den Stahlkern des Kabels befestigen.
¢ Die Faser in das Schmelz- und Verbindungsplatz führen, das Wärmevertragsschlauch und das geschmolzene Rohr an einem der
Nach dem Schmelzen und Anschließen der Faser, bewegen Sie die Wärmeverbindungsrohr und geschmolzenes Rohr und
Sie müssen den Edelstahl- (oder Quarz-) Verstärkungsstamm festmachen, um sicherzustellen, dass der Anschlusspunkt in der Mitte des
Beim Aufheizen des Rohres werden die beiden zu einem zusammen gefüllt.
Tray. (ein Tray kann 12 Kerne legen)
Die linke Faser gleichmäßig in das Schmelz- und Verbindungsfach legen und die Wicklungsfaser mit Nylonbändern befestigen.
Nachdem alle Fasern verbunden sind, bedecken Sie die obere Schicht und befestigen Sie sie.
¢ Stellen Sie es auf und verwenden Sie den Erddraht gemäß dem Projektplan.

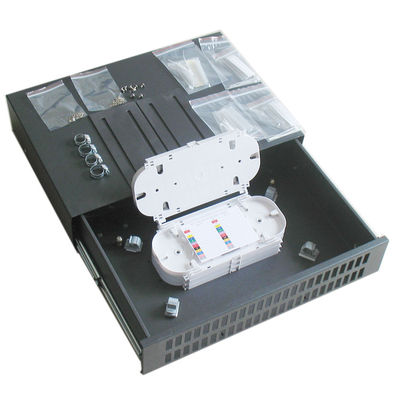

Verpackungsliste
¢ Hauptkörper des Endgehäuses: 1 Stück ¢ Poliersandtuch: 1 Stück
- Schmelz- und Verbindungsmarke: 1 Stück
¢ Wärmeschrumpfbarer Hülse: 2 ¢ 24 Stück
¥ Krawatte: 4 ¥ 24 Stück
Spezifikation:
| Typ |
GPZ/JJ-CLA |
| Abmessung (mm) |
430*250*1U/2U/3U/4U |
| geeigneter Adapter |
FC/LC/SC/ST,APC/UPC/PC |
| Fiberkapazität (Kerne) |
12,24,48,,96 ((Platte kann gewechselt werden) |
| Material |
Kaltgewalzte Stahlbleche |
Bestellinformationen:
| Typ |
Abmessung (mm) |
Maximale Kapazität (Kerne) |
Anmerkung |
| GPZ/JJ-CLASC12 |
430*250*1U |
12 |
Kaltgewalzte Stahlbleche mit elektrostatischem Sprühen, geeignet für FC, SC, ST, LC-Adapter. |
| GPZ/JJ-CLAFC24 |
24 |
| GPZ/JJ-CLA2SC24 |
48 |
| GPZ/JJ-CLAFC48 |
430*250*2U |
48 |
Verpackungsinformationen:
| Typ |
Innerer Karton
(mm)
|
Gewicht
(in kg)
|
Verpackungsgröße
(mm)
|
Gewicht
(in kg)
|
Nr./ Karton |
| GPZ/JJ-CLASC12 |
465*330*75 |
50,5 kg |
485*420*350 |
290,0 kg |
5 |
| GPZ/JJ-CLAFC24 |
| GPZ/JJ-CLA2SC24 |
| GPZ/JJ-CLAFC24 |
475*335*130 |
6.2 kg |
500*355*550 |
260,3 kg |
4 |
