| Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Outer jacket: | PVC/LSZH/OFNP |
| Fiber quality: | 24 / 36 / 48 / 72 / 96 / 144 | Color: | Yelllow/Orange/Aqua/Customized |

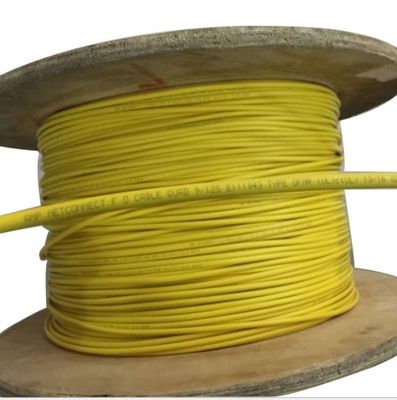

| Cable diameter: | 26.5±0.5 mm | Package: | Wooden reel ,1km/roll |
| Application: | FTTH / Indoor / Breakout patch cord | Certification: | ISO9001/CE/ROHS |
| High Light: | OS1 OS2 Glasfaserkabel Draht,OM3 Singlemode Glasfaserkabel,OM4 Singlemode Glasfaserkabel |
||
Singlemode 144 Core OM3 OM4 OS1 OS2 Glasfaserkabeldraht

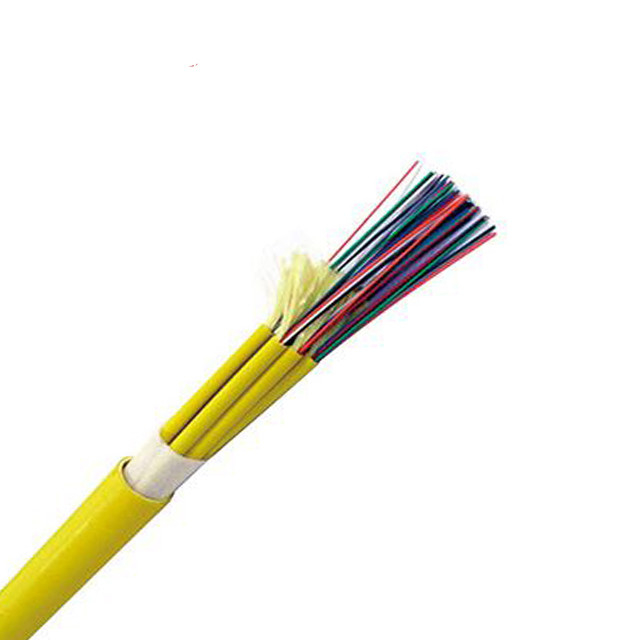

GJPFJY Singlemode Multimode 144-Kern-Breakout-Kabel mit eng anliegendem Puffer, LSZH-Mantel
Beschreibung:

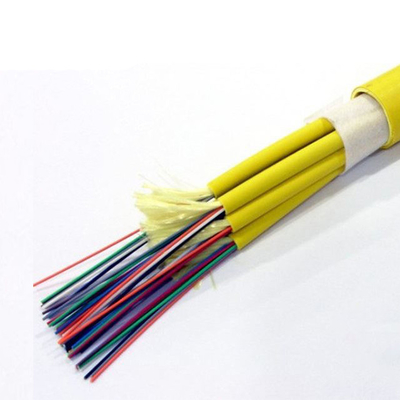

Breakout-Kabel haben einzelne Unterkabel innerhalb eines primären Außenkabels, und jede Faser hat ihr eigenes Aramid-Zugentlastungselement für den Anschluss. Es ist das am einfachsten zu installierende Glasfaserkabel, wenn eine direkte Konfektionierung von Steckern an Untereinheiten und eine direkte Verlegung zu Panels und Geräten gewünscht wird.
Eigenschaften:
Gute wasserdichte Leistung.
Raucharm, halogenfrei und flammhemmender Mantel.
Kleinerer Durchmesser, einfache Struktur, geringes Gewicht und hohe Praktikabilität.
Spezielle, biegeunempfindliche Faser bietet eine hohe Bandbreite für die Datenübertragung.
Neuartiges Rillendesign, einfaches Abisolieren und Spleißen, vereinfacht die Installation und Wartung.
Anwendung:
Weit verbreitet in FTTH-Zugangsnetzwerken
Telekommunikationsnetzwerke
CATV-Netzwerke
Datenkommunikationsnetzwerke
Lokale Netzwerke
Übertragungsausrüstung, Sprachdaten
Verbindung zwischen Geräten
Glasfaser-Patchkabel und -Steckverbinder
Anschluss für passive und aktive optische Komponenten
Verschiedene Innenverkabelungslösungen. Besonders geeignet für gute Verlegebedingungen.
Datenblatt:
| Kabeltyp | Faserkern | Untereinheiten | Kabeldurchmesser (MM) | Zugfestigkeit (N) | Druckfestigkeit (N) | Mindestbiegeradius (MM) | |||||
| Faseranzahl | Einheitenanzahl | Durchmesser (MM) | Kurzfristig | Langfristig | Kurzfristig | Langfristig | Dynamisch | Statisch | |||
| GJPFJV | 24 | 6 | 4 | 4,5 | 13,8 | 1200 | 600 | 1200 | 600 | 20D | 10D |
| GJPFJV | 36 | 6 | 6 | 4,5 | 16,8 | 1600 | 800 | 1200 | 600 | 20D | 10D |
| GJPFJV | 48 | 12 | 4 | 5,5 | 16,8 | 1600 | 800 | 1200 | 600 | 20D | 10D |
| GJPFJV | 72 | 12 | 6 | 5,5 | 19,9 | 2000 | 1000 | 1200 | 600 | 20D | 10D |
| GJPFJV | 96 | 12 | 8 | 5,5 | 23,2 | 3500 | 1700 | 1200 | 600 | 20D | 10D |
| GJPFJV | 144 | 12 | 12 | 5,5 | 26,5 | 4000 | 2000 | 1200 | 600 | 20D | 10D |
Eigenschaft:
Hohe Faserdichte, große Kapazität und kompakte Struktur
All-Media-Struktur, frei von elektromagnetischen Störungen
Wissenschaftliches und vernünftiges Design, strenge Verarbeitungstechnologie und gute Produktleistung
Das Außenmantelmaterial hat den Vorteil der Korrosionsbeständigkeit, Wasserdichtigkeit, Flammhemmung und des Umweltschutzes.
| Artikel | Einheit | Spezifikationen |
| Zug (Langfristig) | N | 500 |
| Zug (Kurzfristig) | N | 1300 |
| Druck (Langfristig) | N/10cm | 300 |
| Druck (Kurzfristig) | N/10cm | 1000 |
| Min. Biegeradius (Dynamisch) | mm | 20D |
| Min. Biegeradius (Statisch) | mm | 10D |
| Betriebstemperatur | ℃ | -20~+60 |

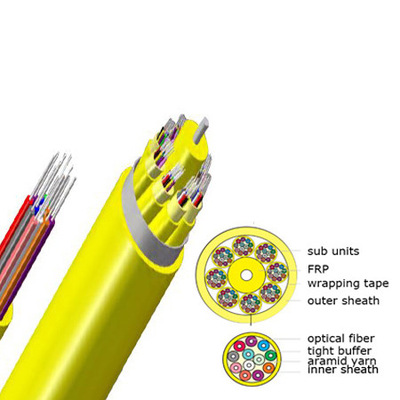

Das Mehrkern-Branch-Kabel I verwendet mehrere Simplex-Kabel (900 µm eng gepufferte Faser mit Aramidgarn-Zugentlastungselement) als Untereinheiten, die um das zentrale Zugentlastungselement verseilt sind, um den Kabelkern zu bilden, der dann mit einem PVC-Mantel extrudiert wird. Andere Mantelmaterialien, wie z.B. LSZH, sind auf Anfrage erhältlich.
