1260nm 2,0mm SC UPC 1x2 PLC Glasfaser-Splitter
| Channel: | 1X2 | Connector: | SC/UPC |
| Package way: | ABS | Operating Wavelength: | 1260～1650(nm) |
| Cable diamter: | 3.0/2.0mm | ||
| High Light: | 1x2 PLC-Glasfaserspalter,1x2 Fiber-PLC-Splitter,Sc Upc Fiber Plc Splitter |
||
1260nm 2,0mm SC UPC 1x2 PLC Glasfaser-Splitter

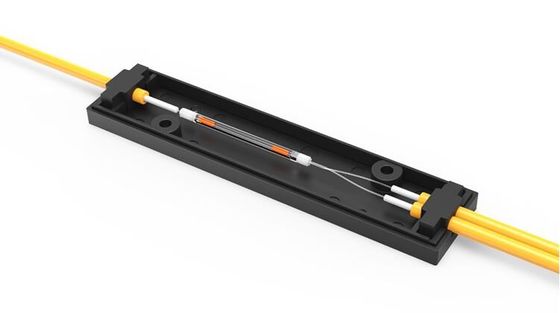

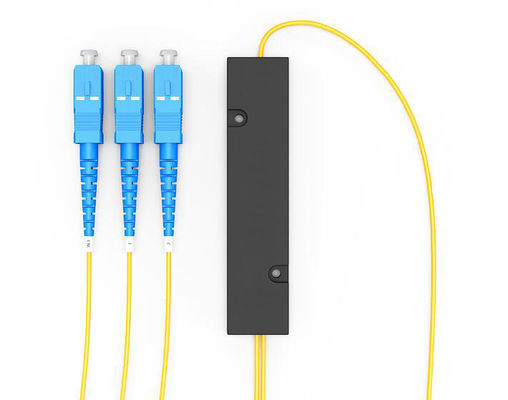

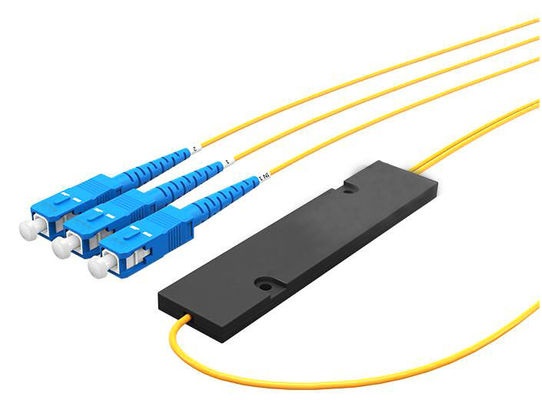

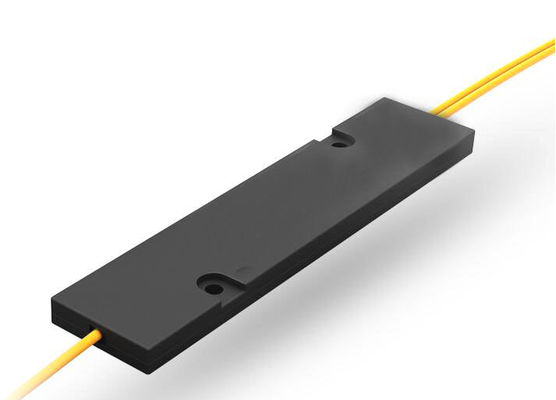

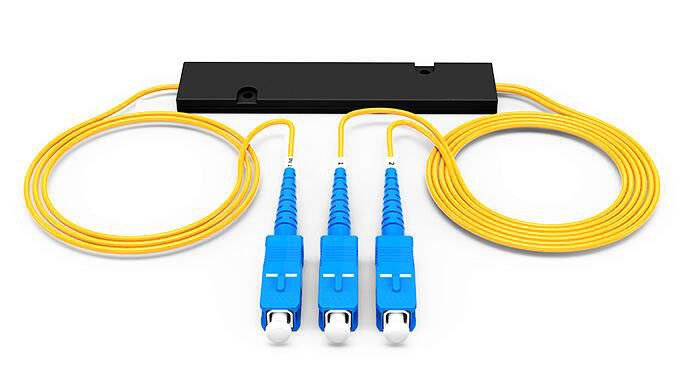

1x2 PLC Glasfaser-Splitter mit SC/UPC-Anschluss, ABS-Gehäuse
Beschreibung:
Planar Lightwave Circuit (PLC)-Splitter ist eine Art von optischem Leistungsmanagement-Gerät, das unter Verwendung der Silica-Glasfaser-Technologie hergestellt wird. Es zeichnet sich durch geringe Größe, hohe Zuverlässigkeit, einen breiten Betriebswellenlängenbereich und eine gute Kanal-zu-Kanal-Gleichmäßigkeit aus und wird häufig in PON-Netzwerken eingesetzt, um die Aufteilung der optischen Signalleistung zu realisieren. Wir bieten eine ganze Reihe von 1xN- und 2xN-Splitterprodukten an, die auf spezifische Anwendungen zugeschnitten sind. Alle Produkte erfüllen die Anforderungen von GR-1209-CORE und GR-1221-CORE.
Eigenschaften:
￭ Geringe Einfügedämpfung
￭ Geringe PDL
￭ Kompaktes Design
￭ Gute Kanal-zu-Kanal-Gleichmäßigkeit
￭ Breiter Betriebswellenlängenbereich (1260nm-1650nm)
￭ Breiter Betriebstemperaturbereich (-40℃-85℃)
￭ Hohe Zuverlässigkeit und Stabilität
Anwendungen
￭ FTTX-Systeme ; ￭ PON ; ￭ CATV-Verbindungen ; ￭ Optische Signalverteilung.
Spezifikationen
Tabelle 1 – 1×N PLC-Splitter
| Parameter | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 |
| Betriebswellenlänge (nm) | 1260～1650 | ||||||
| Fasertyp | G657A1 oder kundenspezifisch | ||||||
| Einfügedämpfung (dB) (P/S-Qualität) | 3.8/4.0 | 7.1/7.3 | 10.2/10.5 | 13.5/13.7 | 17/17.4 | 20./20.4 | 23.8/24.2 |
| Dämpfungsgleichmäßigkeit (dB) | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2.0 | 2.5 |
| Polarisationsabhängige Dämpfung (dB) | 0.2 | 0.2 | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 |
| Rückflussdämpfung (dB) (P/S-Qualität) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| Direktivität (dB) | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
| Wellenlängenabhängige Dämpfung (dB) | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | 0.5 |
| Temperaturstabilität (-40～85 ℃)(dB) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
| Betriebstemperatur (℃) | -40～85 | ||||||
| Lagertemperatur (℃) | -40～85 | ||||||
| Geräteabmessung (mm) | 40×4×4 | 40×4×4 | 40×4×4 | 50×4×4 | 50×7×4 | 60×12×4 | N/A |
| Modulabmessung (mm) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 140×115×18 | 140×115×18 | 140×115×18 |
| Mini-Modulabmessung (mm) | 50×7×4 | 50×7×4 | 50×7×4 | 60×12×4 | 80×20×6 | 100×40×6 | N/A |
Tabelle 2 – 2×N PLC-Splitter
| Parameter | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 |
| Betriebswellenlänge (nm) | 1260～1650 | ||||||
| Fasertyp | G657A1 oder kundenspezifisch | ||||||
| Einfügedämpfung (dB) (P/S-Qualität) | 4.0 | 7.6 | 11.0 | 14.4 | 17.5 | 21.0 | 24.5 |
| Dämpfungsgleichmäßigkeit (dB) | 0.6 | 1.0 | 1.2 | 1.5 | 1.8 | 2.2 | 2.5 |
| Polarisationsabhängige Dämpfung (dB) | 0.2 | 0.2 | 0.3 | 0.3 | 0.35 | 0.4 | 0.4 |
| Rückflussdämpfung (dB) (P/S-Qualität) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| Direktivität (dB) | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
| Wellenlängenabhängige Dämpfung (dB) | 0.3 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Temperaturstabilität (-40～85 ℃)(dB) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
| Betriebstemperatur (℃) | -40～85 | ||||||
| Lagertemperatur (℃) | -40～85 | ||||||
| Geräteabmessung (mm) | 40×4×4 | 50×4×4 | 50×4×4 | 50×7×4 | 60×7×4 | N/A | N/A |
| Modulabmessung (mm) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 140×115×18 | 140×115×18 | 140×115×18 |
| Mini-Modulabmessung (mm) | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | N/A | N/A |
Hinweise:
1. Ohne Anschlüsse angegeben.
2. Fügen Sie pro Anschluss eine zusätzliche Dämpfung von 0,15 dB hinzu.
Datenblatt
-
