PON-Netzwerke Doppelfaser-CWDM-OADM-LGX-Modul

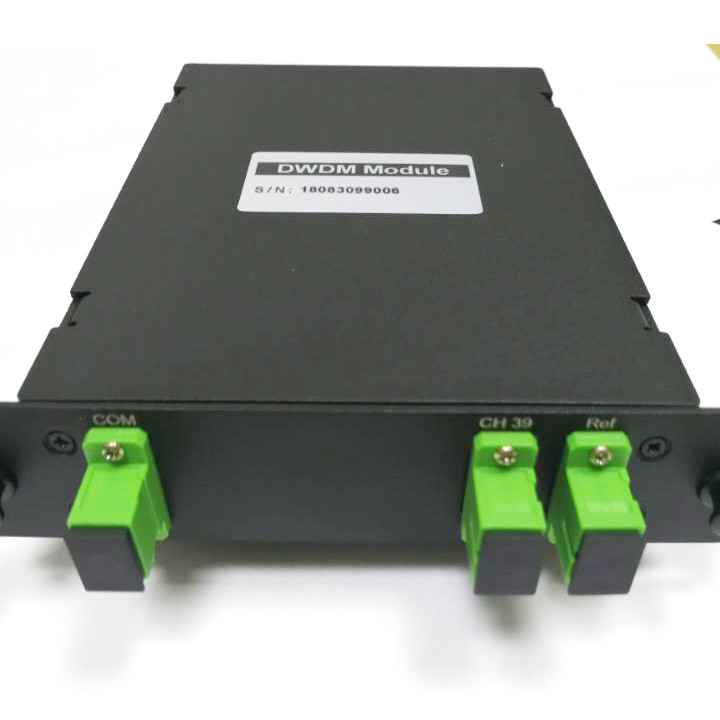

Großes Bild : PON-Netzwerke Doppelfaser-CWDM-OADM-LGX-Modul

Produktdetails:

Place of Origin:	Shenzhen China
Markenname:	CY COM
Zertifizierung:	ISO RoSH SGS
Model Number:	DWDM OADM

Zahlung und Versand AGB:

Minimum Order Quantity:	10pcs
Preis:	negotiable
Packaging Details:	Individual gift carton box
Delivery Time:	8-9 working days
Payment Terms:	L/C, T/T, Western Union
Supply Ability:	10000 Piece/Pieces per Month

Kontakt

Ausführliche Produkt-Beschreibung

Model No.:	Dual fiber cwdm oadm add/drop LGX module	Wavelength:	1270~1610nm
Applications:	CWDM System/PON Networks/CATV	Connector:	SC
Operating temperature:	-40 to 85 degree	Zertifizierung:	RoHS, ISO9001, FCC, CE
Hervorheben:	Doppelfaser-CWDM OADM , CWDM-OADM-LGX-Modul , Doppelfaser LGX-Modul

PON-Netzwerke Doppelfaser-CWDM-OADM-LGX-Modul

Doppelfaser CWDM OADM Add/Drop 2-in/2-out 1270-1610nm Wellenlänge LGX Modul

Beschreibung

CWDM/AD-Modulesind Kurswellendivision Multiplexing(CWDM) optische Add/Drop Multiplexer(OADM). Die CWDM/AD-Module fügen (multiplex) und lassen (demultiplex) ausgewählte Kanäle oder Wellenlängen in beiden Richtungen (Ost und West) oder in einer Richtung (Ost oder West) einer gemeinsamen CWDM-Faserverbindung hinzu.Die Technologie ermöglicht eine intelligente Planung und flexible Bereitstellung optischer Dienste und vereinfacht gleichzeitig den Einsatz und die Wartung optischer Netze. Zugriffspunkte können zu linearen, Bus- und Ringnetzen hinzugefügt werden, bei denen das Design des Ost- und Westrings eine redundante geschützte Architektur bietet.

• CWDM-passive OADM-Module sind protokolltransparent und sowohl für das Netzwerk als auch für die Benutzer unsichtbar. Jeder CWDM-passive OADM verwendet Wellenlängen, die in die ITU-T G fallen.694.2 CWDM-Netzstandard von 1270 nm bis 1610 nm mit einem Abstand von 20 nm.

Eigenschaften

• Multiplexing von bis zu einem Kanal auf einem Faserpaar

• Niedriger Einsatzverlust, Splice/pigtailed ABS-Modul mit niedrigem Profil

• Sicherung der physischen Trennung zwischen den Datenkanälen

• Transparente Bedienung - Protokoll- und Topologieunabhängig

• Passiv, keine elektrische Energie

• Duplex LC/UPC, leicht mit Duplex-Patch-Kabeln zwischen Transceiver und passiver Einheit verbunden

•Breite Betriebswellenlänge: 1270 mm~1610 mm
•Betriebstemperatur: von 0°C bis70°C

Anwendungen

•CWDM-System

•PON-Netzwerke

•CATV-Verbindungen

Einhaltung der Vorschriften

•Telcordia GR-1209-CORE

•Telcordia GR-1221-CORE

•RoHS

Spezifikation:

Parameter		4 Kanal		Kanal 8		16 Kanal		18 Kanal
		Muster	Demux	Muster	Demux	Muster	Demux	Muster	Demux
Wellenlänge des Kanals ((nm)		1270 bis 1610/1271 bis 1611
Wellenlänge des Zentrums Genauigkeit (nm)		±0.5
Abstand zwischen den Kanälen		20
Kanalpassband (@-0,5dB Bandbreite (nm)		+/-7.5/+/-6.5
Einfügungsverlust (dB)		≤ 15		≤ 2.5		≤ 3.5		≤ 3.5
Einheitlichkeit des Kanals (dB)		≤ 06		≤ 10		≤ 15		≤ 15
Kanal-Ripple (dB)		0.3
Isolierung (dB)	Nachbarland	> 30
	Nicht benachbarte	> 40
Einsetzungsverlust (dB)	Express mit Filter	> 30
	Express ohne Filter	>12
Inertionsverlust Temperaturempfindlichkeit (dB/°C)		< 0005
Wellenlänge Temperaturverschiebung (nm/°C)		< 0002
Polarisierungsabhängige Verluste (dB)		< 01
Polarisierungsmodus Dispersion ((ps)		< 01
Richtwert (dB)		> 50
Rückkehrverlust (dB)		> 45
Höchstbetriebsleistung (mW)		300
Betriebstemperatur (°C)		-40 ~ +85
Speichertemperatur (°C)		-40 ~ +85
Packungsgröße (mm)		L155.5xW102 ((129) xH29
