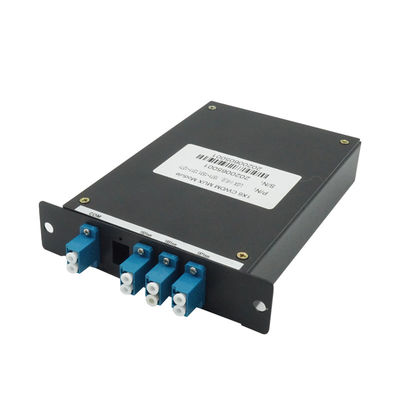

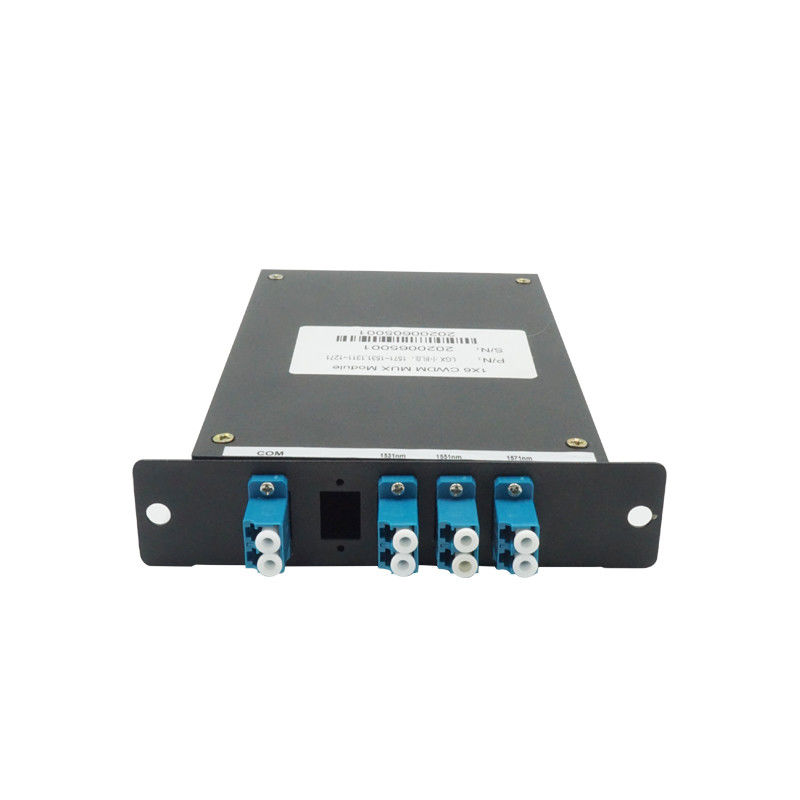

Einheitliche LC-Multiplexer Mux 1X6 WDM CWDM DWDM-Modul
| Model No.: | 1*6 CWDM | Wavelength: | 1270~1610nm |
| Material: | LGX Box | Type: | Mux or Demux |
| Polarization dependent loss: | ent loss: ≤0.2dB | Connector: | Simplex LC |
| Warranty: | 1 Year | Channel Uniformity: | : ≤0.6dB |
| High Light: | 1X6 WDM CWDM DWDM,1X6 CWDM,Multiplexer Mux CWDM-Modul |
||
Einheitliche LC-Multiplexer Mux 1X6 WDM CWDM DWDM-Modul
1X6 CWDM-Multiplexer mux demux CWDM-Modul Glasfaserausrüstung
Beschreibung
1Der grobe Wellenlänge-Divisions-Multiplexer (CWDM Mux/Demux) nutzt eine Dünnschicht-Technologie und ein proprietäres Design von Mikrooptik-Verpackungen mit nicht-Flussmetallbindung.
2Es bietet einen geringen Einsatzverlust, eine hohe Kanalisolierung, ein breites Durchlaufband, eine geringe Temperaturempfindlichkeit und einen epoxyfreien optischen Pfad.
Eigenschaften
1Das CWDM-Optikmodul setzt die CWDM-Technologie ein, mit der optische Signale unterschiedlicher
Wellenlängen über ein externes WDM, da es über eine einzige Glasfaser überträgt und so Glasfaserressourcen spart.
2Gleichzeitig muss der Empfänger WDM verwenden, um das komplexe optische Signal zu zerlegen.
3Darüber hinaus können CWDM-optische Module in Schalter- oder Router-SFP-Anschlüsse eingesteckt werden.
Anwendungen
CWDM-optische Module werden in Campus, Rechenzentrum, FTTH, 1G und 2G-Faserkanäle, Gigabit-Ethernet in MAN, Sicherheit und
Schutzsystem und andere Bereiche.
Spezifikation:
|
Parameter
|
4 Kanal
|
Kanal 8
|
16 Kanal
|
18 Kanal
|
|||||
|
Muster
|
Demux
|
Muster
|
Demux
|
Muster
|
Demux
|
Muster
|
Demux
|
||
|
Wellenlänge des Kanals ((nm)
|
1270 bis 1610/1271 bis 1611
|
||||||||
|
Wellenlänge des Zentrums Genauigkeit (nm)
|
±0.5
|
||||||||
|
Abstand zwischen den Kanälen
|
20
|
||||||||
|
Kanalpassband (@-0,5dB Bandbreite (nm)
|
+/-7.5/+/-6.5
|
||||||||
|
Einfügungsverlust (dB)
|
≤ 15
|
≤ 2.5
|
≤ 3.5
|
≤ 3.5
|
|||||
|
Einheitlichkeit des Kanals (dB)
|
≤ 06
|
≤ 10
|
≤ 15
|
≤ 15
|
|||||
|
Kanal-Ripple (dB)
|
0.3
|
||||||||
|
Isolierung (dB)
|
Nachbarland
|
> 30
|
|||||||
|
Nicht benachbarte
|
> 40
|
||||||||
|
Einsetzungsverlust (dB)
|
Express mit Filter
|
> 30
|
|||||||
|
Express ohne Filter
|
>12
|
||||||||
|
Inertionsverlust Temperaturempfindlichkeit (dB/°C)
|
< 0005
|
||||||||
|
Wellenlänge Temperaturverschiebung (nm/°C)
|
< 0002
|
||||||||
|
Polarisierungsabhängige Verluste (dB)
|
< 01
|
||||||||
|
Polarisierungsmodus Dispersion ((ps)
|
< 01
|
||||||||
|
Richtwert (dB)
|
> 50
|
||||||||
|
Rückkehrverlust (dB)
|
> 45
|
||||||||
|
Höchstbetriebsleistung (mW)
|
300
|
||||||||
|
Betriebstemperatur (°C)
|
-40 ~ +85
|
||||||||
|
Speichertemperatur (°C)
|
-40 ~ +85
|
||||||||
|
Packungsgröße (mm)
|
L155.5xW102 ((129) xH29
|
||||||||
-
