Produktdetails:
Zahlung und Versand AGB:
|
| Model No.: | CWDM DWDM FWDM | Product Name:: | 8 16 18 channel WDM CWDM DWDM Mux Demux Module |
|---|---|---|---|
| Operation Wavelength:: | 1310nm 1490nm 1550nm | Connector:: | FC SC UPC APC (OEM) |
| Case:: | ABS Box | Application:: | FTTH FTTB FTTX Network |
| Hervorheben: | 1550 nm WDM FWDM,WDM FWDM,ABS Box Filter WDM |
||

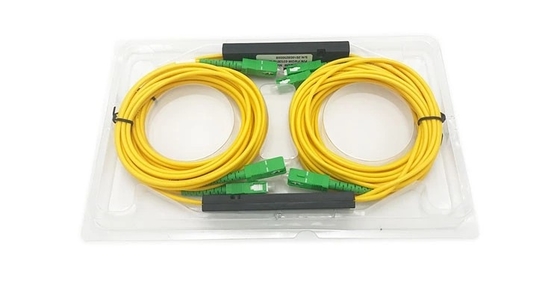

Passive Ausrüstung ABS Box Filter WDM 1550nm FWDM

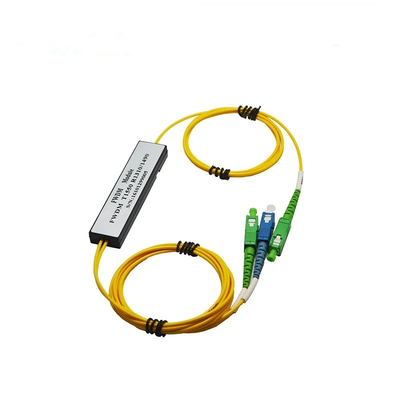

Passive Ausrüstung ABS Box Filter WDM 1310/1490/1550nm FWDM
Beschreibung
FEin Wellenlängendivision-Multiplexer (FWDM) ist eine Art WDM-Multiplexer, der auf der Thin-Film-Filter-Technologie (TFF) basiert.Das FWDM kombiniert oder trennt Licht mit verschiedenen Wellenlängen in einem breiten Wellenlängenbereich und wird in EDFA weit verbreitetPowerlink bietet eine Reihe von FWDM-Multiplexern für FTTx-Konstruktionen.Unsere FWDM-Produktlinie umfasst verschiedene Wellenlängenfenster, die häufig in Glasfasersystemen verwendet werdenAlle FWDM-Multiplexern bieten einen geringen Einsatzverlust, eine geringe Polarisierungsabhängigkeit, eine hohe Isolation und eine hervorragende Umweltstabilität.
Anwendungen
CWDM-System
PON-Netzwerke
CATV-Verbindungen
Merkmale und Vorteile:
FWDM-Optikfilter 3 Kanal FC SC APC UPC FWDM 1310nm 1490nm 1550nm Optikfilter
Breiter Wellenlängenbereich
Niedriger Einsetzverlust
Isolierung des Hochkanals
Hohe Stabilität und Zuverlässigkeit
| Parameter | Multiplexer | Demultiplexer |
| Betriebsmittelwellenlänge | 1270 nm 1610 nm | |
| Genauigkeit der zentralen Wellenlänge | ±0.5 nm | |
| Kanalabstand | 20 nm | |
| Passband bei -0,5 dB | Mindestens 13 nm | |
| Einfügungsverlust (dB) | Durchgang<0,6 dB, Reflexion<0,4 dB | |
| Einheitlichkeit des Kanals | Höchstens 1 dB | |
| Kanalwellen | Höchst 0,3 dB | |
| Nachbarschaftliche Isolation | N/A | Mindestens 30 dB |
| Nicht benachbarte Isolierung | N/A | Mindestens 40 dB |
| Temperaturempfindlichkeit beim Einsetzverlust | Maximal 0,003 dB/oC | |
| Wellenlängen-Temperaturverschiebung | Höchst 0,002 nm/oC | |
| Temperaturverlust bei Polarisierung | Maximal 0,1 dB | |
| Polarisierungsmodus Dispersion | Maximal 0,1 PS | |
| Richtlinie | Mindestens 50 dB | |
| Rücklaufverlust | Mindestens 45 dB | |
| Leistungsmanagement | 500 mW | |
| Betriebstemperaturbereich | - 5 bis 76oC | |
| Speichertemperaturbereich | - 40 bis 85oC | |
