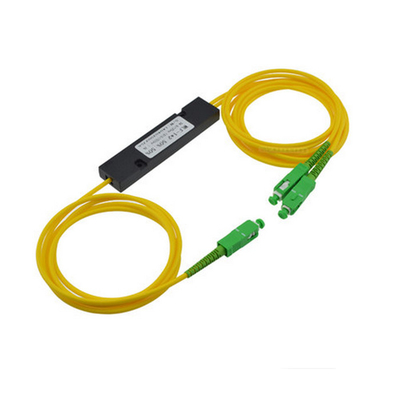

1x2 Breitband 1550nm Filter WDM FWDM für Faserverstärker
| Model No.: | FWDM 1X2 | Fiber Type: | 0.9mm 2.0mm 3.0mm |
| Operation Wavelength: | 1310nm 1490nm 1550nm | Application: | Fiber Amplifier |
| Case: | steel tube, ABS | Isolation Adjacent: | >30dB |
| Return Loss: | >45dB | Certification: | CE FCC RoHS ISO |
| High Light: | Filter Verdrahtungshandbuch FWDM,1550 nm WDM FWDM,1x2 Breitband-WDM-FWDM |
||
1x2 Breitband 1550nm Filter WDM FWDM für Faserverstärker
Filterbasierter Wellenlängenmultiplexer (Filter WDM oder FWDM) basiert auf der ausgereiften Membranfiltertechnologie mit einer breiten Kanalbandbreite, geringen Einfügedämpfung, hohen Kanaltrenngraden sowie hoher Umweltstabilität und Zuverlässigkeit. Er wird häufig in Singlemode-Glasfaser-Kommunikationssystemen und DFA eingesetzt.
⊕ Merkmale
Geringe Einfügedämpfung
Hohe Isolation
Hohe Stabilität und Zuverlässigkeit
⊕ Anwendungen
WDM-Systeme
CATV
Faserverstärker
⊕ Spezifikation
| Parameter | 1310/1550 | 1510/1550 | 1625/1585 | 1640/1620 | 1600/1580 | 1450/1550 | ||
| Wellenlänge (nm) | Typ 1 | Passband | 1310±40 | 1500-1521 | 1620-1630 | 1640-1670 | 1600-1670 | 1430-1510 |
| Reflexionsband | 1550±40 | 1529-1563 | 1570-1605 | 1260-1620 | 1290-1580 | 1529-1600 | ||
| Typ 2 | Passband | 1550±40 | 1260-1620 | |||||
| Reflexionsband | 1310±40 | 1640-1670 | ||||||
| Einfügedämpfung Passband (dB) | <0.8 | |||||||
| Einfügedämpfung Reflexionsband (dB) | <0.6 | |||||||
| Kanaltrennung Passband (dB) | >30 | |||||||
| Isolation Reflexionsband (dB) | >15 | |||||||
| Kanalglätte (dB) | <0.3 | |||||||
| Direktivität (dB) | >55 | |||||||
| Rückflussdämpfung (dB) | >50 | |||||||
| PDL (dB) | <0.1 | |||||||
| Wellenlängen-Temperaturstabilität (nm/°C) | <0.003 | |||||||
| Einfügedämpfungs-Temperaturstabilität (dB/°C) | <0.005 | |||||||
| Leistungsaufnahme (mW) | <300 | |||||||
| Betriebstemperatur (°C) | 0 -+65 | |||||||
-
