Produktdetails:
|
| Product name: | Attenuator | Fiber Mode: | Single mode, Multimode |
|---|---|---|---|
| Attenuation Accurancy: | 1-9dB ±0.5dB, 10-30dB ±10% | Attenuation range: | 0-30dB |
| Return loss: | PC≥45 dB; UPC≥50 dB ;APC ≥60 dB | Repeatability: | 1000 times |
| Operating Wavelength (nm): | 1260~1620(SM) | Operating temperature: | -40-80°C |
| Color: | Blue | Connector: | SC |
| Hervorheben: | APC SC Dämpfungsglied,5db Abschwächer Sc APC,Male-zu-Female 5dB Dämpfungsglied |
||
Ein Glasfaserdämpfer ist ein passives Gerät, das zur Verringerung der Amplitude eines Lichtsignals verwendet wird, ohne die Wellenform selbst signifikant zu verändern.Dies ist häufig eine Anforderung bei Dichten Wellen-Divisions-Multiplexing (DWDM) und Erbium-Doppierten Fasern, bei denen der Empfänger das Signal einer leistungsstarken Lichtquelle nicht annehmen kann.
2Eigenschaften des optischen Faserdämpfers:
1. Konstruktionsflexibilität mit verschiedenen Verbindungsformen und mit verschiedenen Dämpfungsniveaus
2Ausgezeichnete optische Leistung.
3- eine Vielzahl von festen Dämpfungsniveaus von 1 bis 16 dB (in Schritten von 1 dB),20,25, und 30 dB
4. Niedrige Reflektion zur Erfüllung strenger Systemanforderungen
5. Rückwärts kompatibel mit bestehenden Getriebeinrichtungen
3. Anwendungen für optische Faserdämpfer:
2. Dichte-Wellen-Divisions-Multiplexern (DWDM)
| Parameter | Einheit | Festverstärker (FC/SC/ST/LC) |
Variable Dämpfer (FC/SC) |
|
| Betriebswellenlänge | m | 1310,1550 | 1200 bis 1600 | |
| Abschwächungswert | dB |
± 0,5 dB (< 10 dB) Bei der Prüfung der Leistung müssen die folgenden Bedingungen erfüllt sein: |
0 bis 30 | |
| Max. optische Eingangsleistung | MW | 500 | 500 | |
| Max. PDI | dB | ≤ 01 | ≤ 01 | |
| Rückkehrverlust | dB | PC | ≥ 45 | |
| UPC-Kennzeichnung | ≥ 55 Jahre | |||
| APC | ≥ 60 | |||
| Betriebstemperatur | C | -30 ~ +75 | -30 ~ +75 | |
| Speichertemperatur | C | -40 ~ +85 | -40 ~ +85 | |

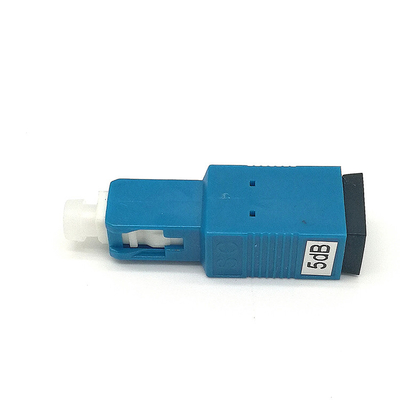

Produktbild
Fabrikbild
