Produktdetails:
|
| Product name: | Attenuator | Fiber Mode: | Single mode, Multimode |
|---|---|---|---|
| Attenuation Accurancy: | 1-9dB ±0.5dB, 10-30dB ±10% | Attenuation range: | 0-30dB |
| Return loss: | PC≥45 dB; UPC≥50 dB ;APC ≥60 dB | Repeatability: | 1000 times |
| Operating Wavelength (nm): | 1260~1620(SM) | Operating temperature: | -40-80°C |
| Connector: | SC | Color: | Red |
| Hervorheben: | Female to Female optical attenuator,10db Optical Attenuator,15db Optical Attenuator |
||
Ein optischer Dämpfer ist eine passive Vorrichtung, die zur Verringerung des Leistungsniveaus eines optischen Signals verwendet wird. It could be applied to debug optical power performance & optical instrument calibration correction & fiber signal attenuation to ensure the optical power in a stable and desired level in the link without any changes on its original transmission wave.
Finetelecom bietet LC-, FC-, SC-, ST- und MU-Festdämpfer mit unterschiedlichen Dämpfungsstufen von 1dB bis 30dB.
Eigenschaften:
Rückenreflexion und niedrige PDL
Hochpräzisionsdämpfungswert
Präzisionskontrolle des Dämpfungsbereichs
Breiter Dämpfungsbereich
Ferrule aus Präzisionskeramik
Anwendungen:
Strommanagement in optischen Netzen
Wellenlängendivision-Multiplexing (WDM) Systemkanal-Balancierung
Erbium-doppierte Faserverstärker (EDFA)
Optische Add-Drop-Multiplexer (OADM)
Schutz des Empfängers
Prüfgeräte
Ausgleich unterschiedlicher Verbindungsschwäche
Spezifikationen:
| Typ des Steckers | FC, SC, ST, LC, MU, Hybrid usw. |
| Abschwächungswert | 1 dB ~ 30 dB |
| Modell | Fest, in der Linie, variabel,Adapter (Frauen-Frauen), Steckverbinder (Männer-Frauen) |
| Betriebswellenlänge | SM:1240 ~ 1620nm (Dual 1310/1550nm) MM:850/1300nm |
| Rückkehrverlust | UPC > 55 dB, APC > 60 dB |
| Toleranz gegenüber Abschwächung | +/- 0,5 dB bei einer Dämpfung von 1 bis 5 dB |
| +/-10% für eine Dämpfung von 6 bis 30 dB | |
| Maximale optische Eingangsleistung: 1000mW (SM); 200mW (MM) | |
| Polarisationsabhängiger Verlust: ≤ 0,2 dB | |
| Auswechselbarkeit: ≤ 0,2 dB | |
| Wiederholbarkeit: ≤ 0,2 dB | |
| Dauerhaftigkeit: ≤ 0,2 dB Typische 1000 Paarungen | |
| Betriebstemperaturbereich: -40 oC bis 75 oC | |
| Lagertemperaturbereich: -40 °C bis 85 °C | |
| Luftfeuchtigkeit: 95% | |
Informationen zur Bestellung:
Schritt 1: Anschlusstyp: FC, SC, LC, ST
Schritt 2: Endfläche der Ferrule: PC, UPC, APC
Schritt 3: Typ: Einzelmodus, Multimodus
Schritt 4: Dämpfung: 1-10 dB (Schritt 1 dB), 15, 20, 25, 30 dB
Schritt 5: Modus: Fest, weiblich und männlich, linear, variabel
Schritt 6: Wellenlänge: 1310nm, 1550nm, 850nm, 1300nmc

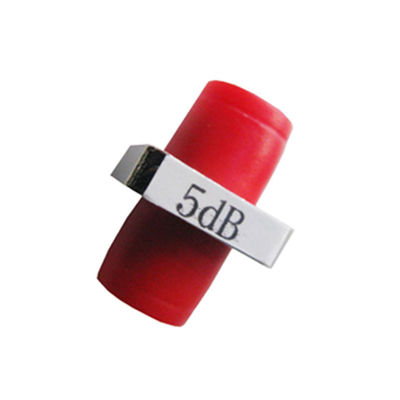

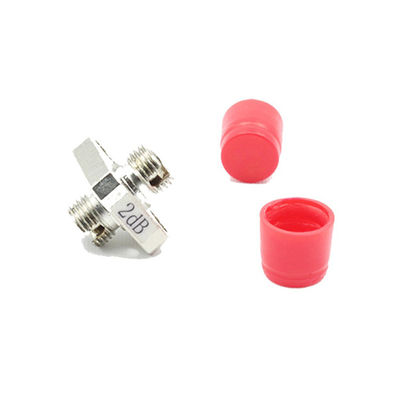

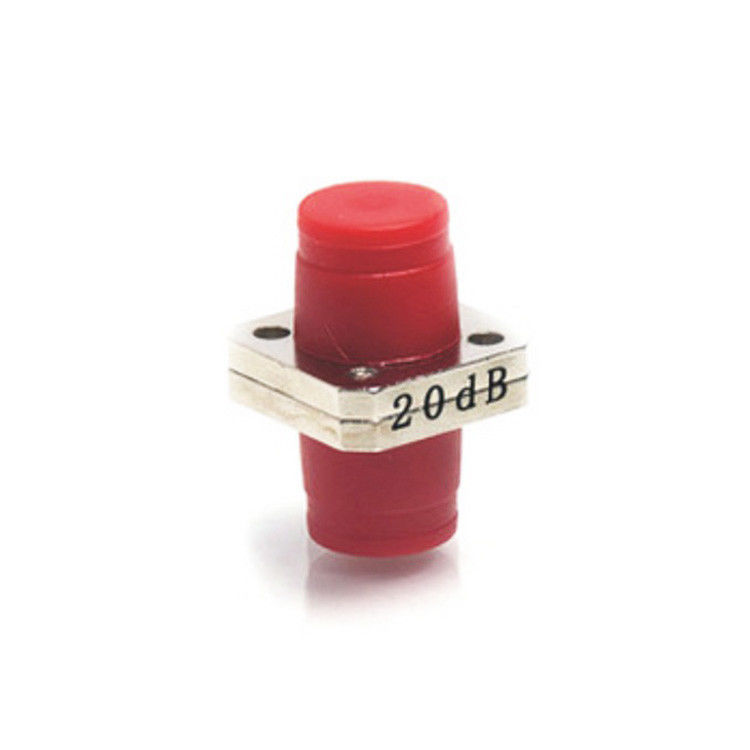

Produktbild
Fabrikbild
