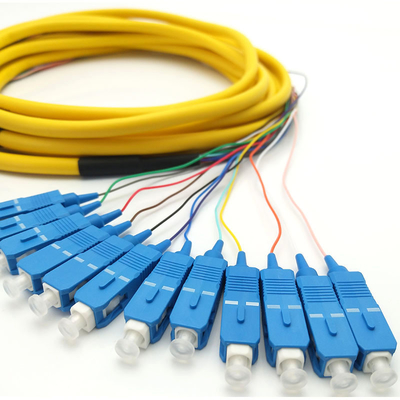

SC/UPC zu SC/UPC Bündel Zweig 1310nm Glasfaser-Jumper
| Product name: | Branch Fiber patch cord | Cable color: | Yellow |
| length: | 1m,2m,3m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | SC/UPC | Model: | Single mode |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,OM3 |
| Cores quantity: | 12 | ||
| High Light: | SC/UPC zu SC/UPC Glasfaser-Jumper,1310nm Glasfaser-Jumper,Bündel Zweig Glasfaser-Jumper |
||
SC/UPC zu SC/UPC Bundle Branch 1310nm Glasfaser Jumper
1. Merkmal
1. Hohe Renditeverluste
2. geringer Einsatzverlust
3. Patch Cord ist RoHS, ISO9001 zugelassen
4. LZSH- oder PVC-Jacke
5. CCTC A Typ Glasfaser-Ferrule
Allgemeine Patchcords
2.Anwendung
1) Kommunikationsräume
2)FTTH(Faser zum Heim)
3)Netzwerk(Lokales Netzwerk)
4),FOS(Optischer Fasersensor)
5);Glasfaserkommunikationssystem
6) Glasfaserverbundene und -übertragende Geräte
7. Kampfbereitschaft der Verteidigung
3. Spezifikation
| Typ | Standard, Meister. |
| Stil | LC,SC,ST,FC.MU,DIN,D4,MPO,SC/APC,FC/APC,LC/APC.MU/APC |
| Fasern |
Einzelmodus/Mehrmodus 50/125, 62.5/125 (Multimode) OM2 und OM1 50/125, 10G (Multimode) OM3 |
| Kabel |
Einfach, doppelt Für die Prüfung der Einhaltung der Vorschriften des Artikels 7 Absatz 1 Buchstabe a der Verordnung (EG) Nr. 715/2009 PVC oder LSZH |
| Polierweise | UPC,SPC,APC (8° und 6°) |
| Einsetzungsverlust |
≤ 0,1 dB (für den Einzelmodus-Master) ≤ 0,25 dB (für den Einzelmodusstandard) ≤ 0,25 dB (für Multimode) Geprüft durch JDS RM 3750 |
|
Rückkehrverlust (Einzelmodus) |
UPC ≥ 50 dB SPC ≥ 55 dB APC ≥ 60 dB (typisch 65 dB) Geprüft von JDS RM3750 |
| Wiederholbarkeit | ±0,1 dB |
| Betriebstemperatur | - 400C bis 850C |
|
Geometrieanforderung (Einzelmodus) |
Der Radius der Endfläche der Schraube 7 mm ≤ R ≤ 12 mm (für APC) 10 mm ≤ R ≤ 25 mm (für Standard) Höchstverschiebung ≤ 30 μm (für Master) Höchstverschiebung ≤ 50 μm (für Standard) Unterschnitt -50 nm ≤ U ≤ 50 nm Geprüft durch DORC ZX-1 |
4.Specations&Performances (Auftritte und Leistungen)
| Art der Faser | Einzelmodus ((APC polnisch) | Multimode ((PC/Flachpolnisch) | ||
| Parameter | Standards | Niedriger Verlust | Standards | Niedriger Verlust |
| Maximaler Einsatzverlust | < 070 | < 0,35 dB | < 0,70 dB | < 0,35 dB |
| Rückkehrverlust | > 60 dB | Keine | ||
| Haltbarkeit | 500 Paarungen | |||
| Betriebstemperatur | -40 bis 80°C | |||
| Testwellenlänge | 1310 nm | 850 nm | ||
5. Produktliste
| Stiefel | Verbindungsstück | Art der Faser | Nummer des Kabels | Ferrule | Verbindungsstück |
|
0.9 mm 2.0 mm 3.0 mm |
LC FC SC ST MU D4 MTRJ MPO DIN
|
9/125um SM 50/125um MM 62.5/125um MM OM3 OM4 |
Einfach Zweifachhaus Mehrfaser Band |
PC APC UPC-Kennzeichnung |
1M 2M 3M4M 5M ... und... Individualisiert |
(1)Garantie der QuelleAlle Produkte sind ROHS-zertifiziert und erfüllen die Qualitätsnachfrage der Ausfuhr.
(2)Qualitätsprüfung.1.Die Rohstoffe werden erst nach Prüfung durch die IQC in die Produktionslinie gebracht.,
2. IPQCprüft die Produktionslinie, um sicherzustellen, dass die Produktion den Qualitätsanforderungen entspricht.
3.OQC prüft die Leistung der Produkte und prüft die Verpackung, um sicherzustellen, dass jedes Produkt den Qualitätsanforderungen der Kunden entspricht
(3)Optischer Test. Unsere Produkte entsprechen den Normen der IEC und der ITU
(4) Mindestens 30% der Produkte nach Fertigstellung durch die Abteilung Qualitätssicherung an Ort und Stelle geprüft.

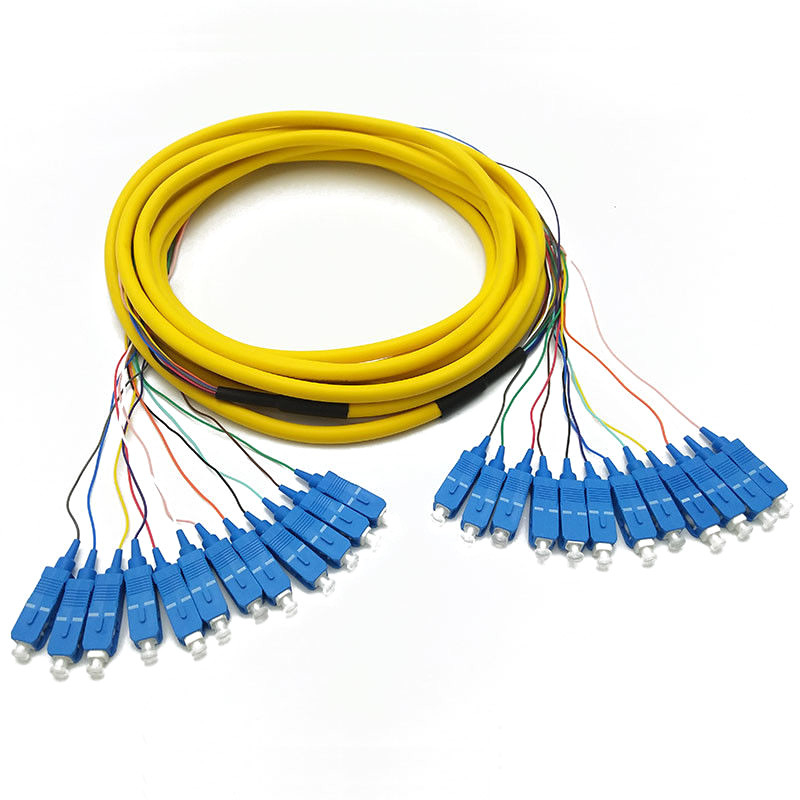

Produktbild:
-
