| Product name: | Branch Fiber patch cord | Cable color: | Yellow |
|---|---|---|---|
| length: | 1m,2m,3m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | SC/UPC | Model: | Single mode |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,OM3 |
| Hervorheben: | 144 Kernfaseroptische Patchkabel,G652D Fiberoptische Patchkabel,G652D SC UPC Patch Cords |
||
SC UPC G652D 12 Zweige 144 Core Glasfaser-Patchkabel
1. Merkmal
1. Hohe Rückflussdämpfung
2. Geringe Einfügedämpfung
3. Patchkabel bestanden RoHS, ISO9001
4. LZSH- oder PVC-Mantel
5. CCTC A Typ Glasfaser-Aderendhülse
Allgemeine Patchkabel
2. Anwendung
1). Kommunikationsräume
2). FTTH (Fiber to The Home)
3). LAN (Local Area Network)
4). FOS (Glasfasersensor)
5). Glasfaser-Kommunikationssystem
6). Glasfaser-verbundene und übertragene Geräte
7). Verteidigungsbereitschaft
3. Spezifikation
| Typ | Standard, Master |
| Stil | LC, SC, ST, FC.MU, DIN, D4, MPO, SC/APC, FC/APC, LC/APC.MU/APC |
| Faser |
Singlemode/Multimode 50/125, 62,5/125 (Multimode) OM2&OM1 50/125, 10G (Multimode) OM3 |
| Kabel |
Simplex, Duplex Φ3,0 mm, Φ2,0 mm, Φ0,9 mm PVC oder LSZH |
| Polierart | UPC, SPC, APC (8°& 6°) |
| Einfügedämpfung |
≤ 0,1 dB (für Singlemode Master) ≤ 0,25 dB (für Singlemode Standard) ≤ 0,25 dB (für Multimode) Getestet von JDS RM 3750 |
|
Rückflussdämpfung (Singlemode) |
UPC ≥ 50 dB SPC ≥ 55 dB APC ≥ 60 dB (typ. 65 dB) Getestet von JDS RM3750 |
| Wiederholbarkeit | ±0,1 dB |
| Betriebstemperatur | -400C bis 850C |
|
Geometrieanforderung (Singlemode) |
Aderendhülsen-Endflächenradius 7 mm ≤ R ≤ 12 mm (für APC) 10 mm ≤ R ≤ 25 mm (für Standard) Apex-Offset ≤ 30 μm (für Master) Apex-Offset ≤ 50 μm (für Standard) Unterschnitt -50 nm ≤ U ≤ 50 nm Getestet von DORC ZX-1 |
4. Spezifikationen&Leistungen
| Fasertyp | Singlemode (APC-Politur) | Multimode (PC/Flachpolitur) | ||
| Parameter | Standard | Geringer Verlust | Standard | Geringer Verlust |
| Einfügedämpfung Maximum | <0,70 | <0,35 dB | <0,70 dB | <0,35 dB |
| Rückflussdämpfung | >60 dB | Keine | ||
| Haltbarkeit | 500 Steckzyklen | |||
| Betriebstemperatur | -40 °C bis 80 °C | |||
| Testwellenlänge | 1310 nm | 850 nm | ||
5. Produktliste
| Boot | Anschluss | Fasertyp | Kabelnummer | Aderendhülse | Anschluss |
|
0,9 mm 2,0 mm 3,0 mm |
LC FC SC ST MU D4 MTRJ MPO DIN
|
9/125um SM 50/125um MM 62,5/125um MM OM3 OM4 |
Simplex Duplex Mehrfaser Band |
PC APC UPC |
1M 2M 3M4M 5M ......... Kundenspezifisch |
(1)Quellgarantie. Langzeitlieferanten halten die Rohmaterialqualität stabil. Alle Produkte sind ROHS-zertifiziert und erfüllen die Exportqualitätsanforderungen.
(2) Qualitätstest. 1；Rohstoffe werden erst nach bestandener IQC-Inspektion in die Produktionslinie gebracht,
2；IPQC überprüft die Produktionslinie, um sicherzustellen, dass die Produktion den Qualitätsanforderungen entspricht.
3；OQC testet die Produktleistung und inspiziert die Verpackung, um sicherzustellen, dass jedes Produkt die Qualitätsanforderungen des Kunden erfüllt
(3) Optischer Test. Unsere Produkte entsprechen den IEC- und ITU-Standards
(4) Mindestens 30 % Stichprobenprüfung durch die Qualitätskontrollabteilung nach Fertigstellung der Produkte.

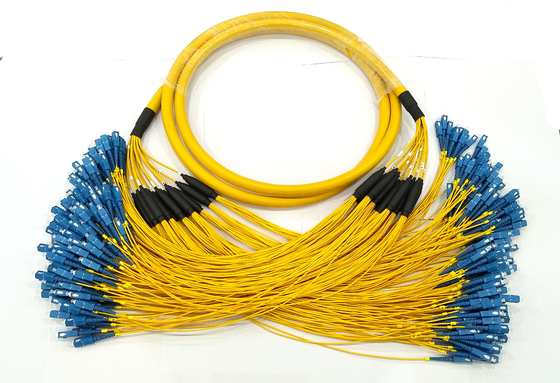

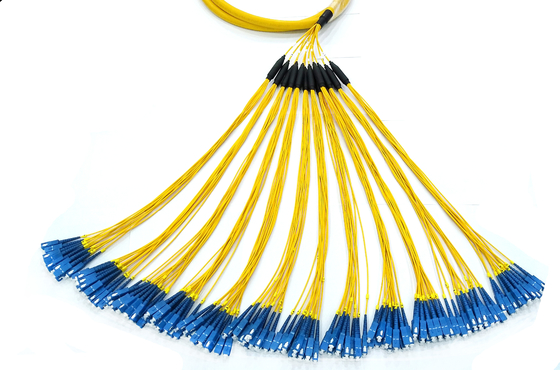

Produktbild:
