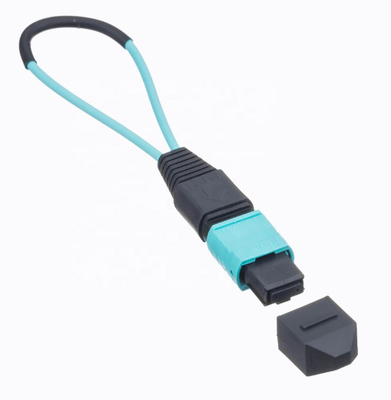

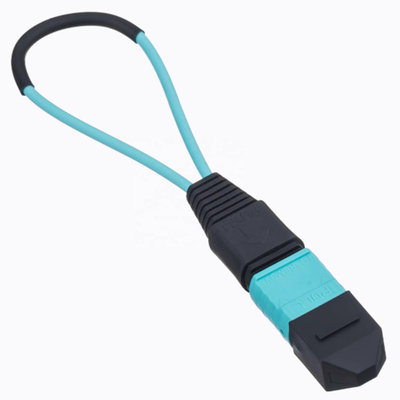

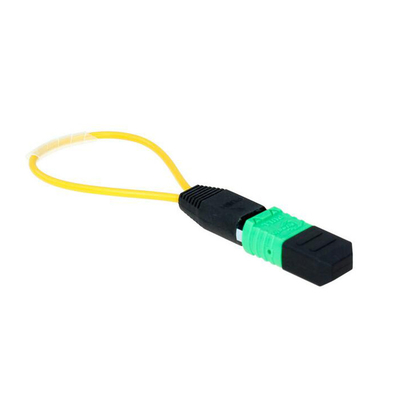

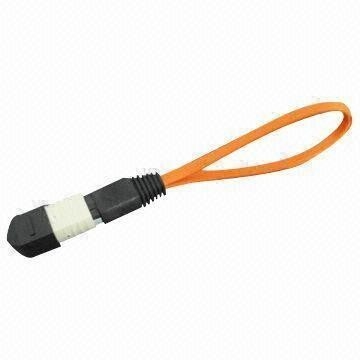

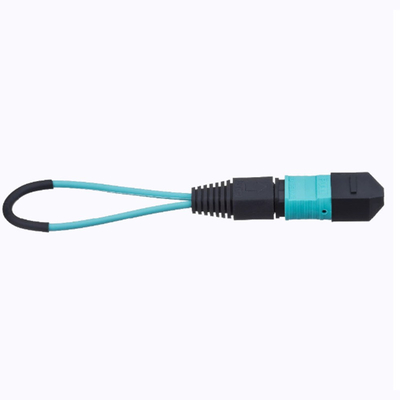

0.3m 12 Core SM MM Female Male MPO MTP Loopback
| Polarity: | A/B/C | Loss data: | Elite loss/Standard loss |
| Connector type: | Female /Male | Fiber qty: | 8 /12 /24 core |
| Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Cable color: | Yellow / Orange / Auqa / Purple /Violet |
| High Light: | Female Male MPO Loopback,SM MM MTP Loopback,0.3m 12 Core Loopback |
||
0,3 m 12-Kern SM MM Female Male MPO MTP Loopback
Glasfaser MPO MTP Loopback 24 Kerne 12 Kern SM MM Loopback 0,3 m Singlemode Multimode Kabel
MPO Loopback wird verwendet, um die Signalrückgabe im System oder im Netzwerksystem zu testen. Durch das Rücksignal können verschiedene potenzielle Anomalien in der Netzwerkverbindung erkannt werden. Diese Erkennung wird häufig verwendet, um eine effektive Erkennungsmethode bereitzustellen, um die Normalität der Netzwerkverbindung sicherzustellen. Die Firma Jiavan kann verschiedene Formen von Loop-Geräten anbieten, MPO hat 0,9 mm, 2,0 mm Glasfaserkabel, Gehäusetyp usw., aber auch nach Kundenanforderungen kundenspezifische Produktion
Merkmale:
- Single Multimode optional
- Stecker PC/APC (8 ° Winkel) optional
- Der Leistungsstabilitätsindex ist für die PIN-PIN-Verbindung geeignet
- Standard-Faser-Ausrichtung und -Anpassung
-
Steckverbinder-Verriegelungsstrukturtyp
-
Verkabelung mit hoher Dichte, praktisches und Managementsystem
- Strikte Einhaltung der Telcordia-Kern- und RoHS-Standards
Pin-Belegung
| Pin | zu | Pin |
| 1 | zu | 12 |
| 2 | zu | 11 |
| 3 | zu | 10 |
| 4 | zu | 9 |
| 5 | zu | 8 |
| 6 | zu | 7 |
Anwendung:
- Telekommunikationsnetzwerk
- Präzisionskommunikationssystem für Glasfasern
- Kabel-Loop-Check
Leistungsspezifikationen des Steckverbinders
| Modell | SM | MM |
| Steckverbinder-Faseranzahl | 8, 12, 24 Kerne | |
| Politur | PC, APC | |
| Gehäusefarbe |
Standard (grün), Elite (Gelb) |
Standard (Beige) Elite (Aqua) |
| Einfügedämpfung Standardtyp | weniger als 0,7 dB | Weniger als 0,5 dB |
| Einfügedämpfung Elite-Typ | Weniger als 0,35 dB | Weniger als 0,3 dB |
| Rückflussdämpfung | PC >50 dB, APC>60 dB | >30 dB |
| Haltbarkeit (500 Steckzyklen) | weniger als 0,2 dB | |
| Testwellenlänge | 1310/1550 nm | 850/1300 nm |
Leistungsspezifikationen des Glasfaserkabels
| Fasertyp | OS2, OM1, OM2, OM3, OM4 |
| Faseranzahl | 8, 12, 24, 48, 72, 96, 144 Kerne |
| Kabeldurchmesser | 3,0 mm 5,5 mm oder kundenspezifisch |
| Mantelfarbe | Gelb, Orange, Aqua, Lila |
| Mantelmaterial | OFNR, OFNP, PVC, LSZH |
| Zugfestigkeit | 500 N |
| Betriebstemperatur | -20 bis 70 ℃ |
| Lagertemperatur | -40 bis 75℃ |
Verpackungsinformationen:
| Produktverpackung | |
| Innenverpackung | 1 Stück pro Plastiktüte |
| Mindestbestellmenge | 1 Stück |
| Gewicht von 10 Stück | 0,2-3 kg |
| Umverpackung | Kartons |
-
