| Polarity: | A/B/C | Loss data: | Elite loss/Standard loss |
|---|---|---|---|
| Connector type: | Female /Male | Cable color: | Aqua / Wathet Blue |
| Fiber qty: | 24 /48 / 72 Fiber | Cable Material: | LSZH / OFNP / PVC |
| Cable shape: | Round / Ribbon | Fiber type: | OM3 OM4 |
| Hervorheben: | MTP Patchkabel Aqua Kabel,OM3 MTP Patchkabel,OM3 MTP Aqua Kabel |
||

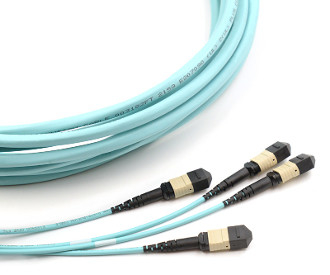

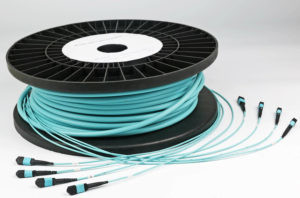

100G 72 Faser OM3 MTP Patch Cord Aquakabel

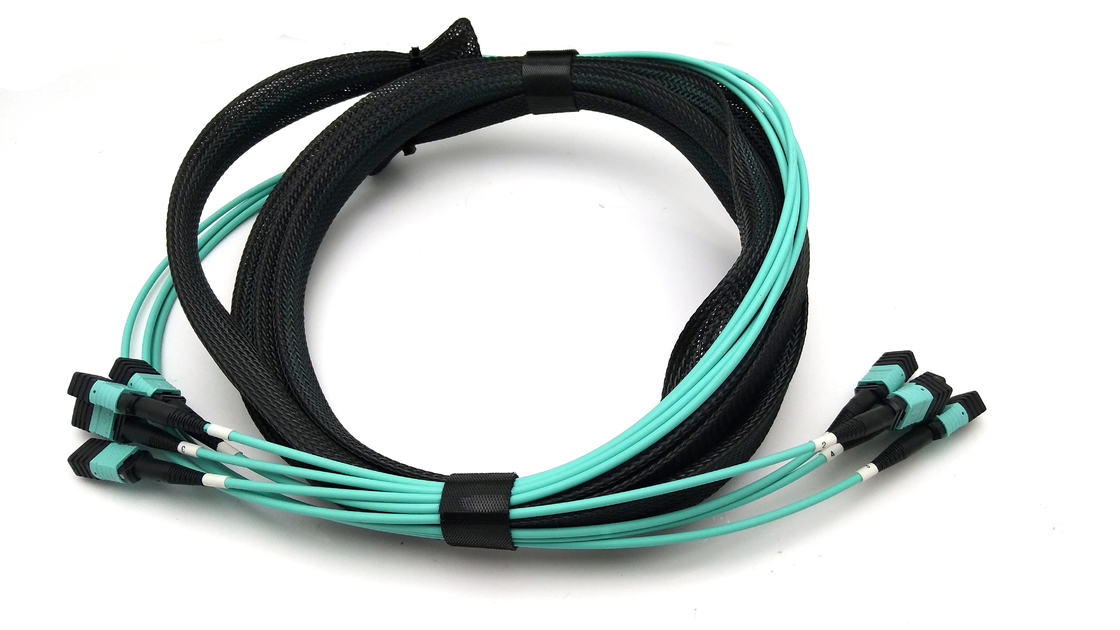

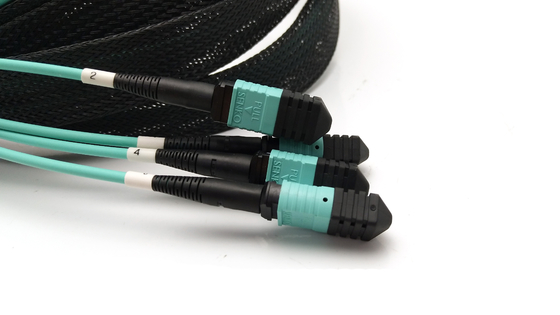

48Fiber 4 MPO bis 4 MPO Lkw-Kabel Mutilmode OM3 MTP Patch Cord Aquakabel
MPO-/MTP-Faserkabelbaugruppen werden mit einem MPO-/MTP-Anschluss an beiden Enden beendet.
Eigenschaften:
Hohe Leistung bei IL & RL
4,8Anschlüsse und Anschlüsse für Glasfaserverbindungen
Konzipiert für Anwendungen mit geringem Verlust und Standardverlust SM und MM
Wirtschaftliche Lösung für die Massenvernichtung von Fasern
Für MPO/MTP-Anwendungen geeignet
Ausgestattete rundes Kabel, ovales Kabel und Barband verfügbar
Farbcodierte Gehäuse zur Unterscheidung von Fasertyp, Poliertyp und/oder Verbindungsklasse
Anwendungen:
MPO/MTP ist die höchsteDichte des Glasfaservoranschlusssystems, das in der Regel in drei Bereichen verwendet wird.
· Die Anwendungen für Rechenzentren mit hoher Dichte
· Die Glasfaser zum Gebäude
· Die Anwendung von internen Steckverbindern in Glasfaserausrüstungen wie dem Splitter,
·40G / 100G SFP und SFP
Spezifikation:

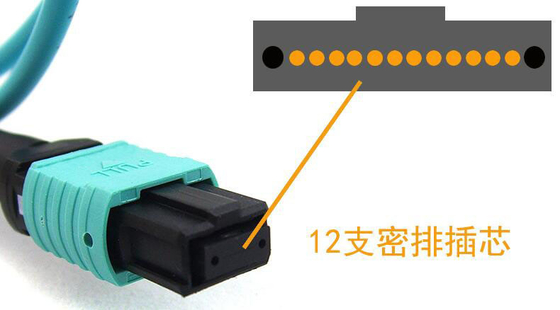

| Typ des Steckers | 12-Faser oder 24-Faser MPO/MTP (ohne Pins) |
| Polnisch | PC (MM); APC (SM) |
| Farbe des Gehäuses | MM (Beige), MM Elite (Aqua), SM (Grün), SM Elite (Gelb) |
| Insertionsverlust, typisch (MTP/MPO) | ≤ 0,10 dB |
| Einsetzungsverlust, max. (MTP/MPO) | ≤ 0,3 dB |
| Rückkehrverlust (MTP/MPO SM) | PC > 55 dB; APC > 60 dB |
| Haltbarkeit ((500 Paarungen) | < 0,2 dB |
| Leistung von Glasfaserkabeln | |
| Art der Faser | OS2, OM1, OM2, OM3, OM4 OM5 |
| Faserzahl | 12,24,48,72,96,144 Kerne |
| Fiber-Atenuierung dB (OS2) | ≤ 0,38 Max ≤ 0,34Typ ((1310nm) ≤ 0,25 Max ≤ 0,19Typ ((1550nm) |
| Fiber-Atenuierung dB (OM1) | ≤3,5 Max ≤2,7Typ ((850nm) ≤1,5Max ≤1,2Typ ((1300nm) |
| Fiber-Dämpfung dB (OM2) | ≤3,5 Max ≤2,7Typ ((850 nm) ≤1,5Max ≤0,9Typ ((1300 nm) |
| Fiber-Atenuierung dB (OM3) | ≤3,5 Max ≤2,7Typ ((850 nm) ≤1,5Max ≤0,9Typ ((1300 nm) |
| Fiber-Dämpfung dB (OM4) | ≤3,5 Max ≤2,7Typ ((850 nm) ≤1,5Max ≤0,9Typ ((1300 nm) |
| Min.Bandbreite: Überfüllter Start[Mhz-km] | OM1≥200 ((850 nm) ≥500(1300nm) OM2≥500 ((850 nm) ≥500(1300nm) OM3≥1500 ((850 nm)≥500(1300nm) OM4≥3500 ((850 nm) ≥500(1300nm) |
| Min.Bandbreite:Laserwirksame Modalbandbreite [Mhz-km] | |
| OM3≥2000 ((850nm) OM4≥4700 ((850 nm) | |
| Außendurchmesser | 12 Fasern:3.0 oder 5,5 mm; 24 Fasern:30,0 oder 5,5 mm |
| Außenjacke Farbe | OS2 ((Gelb),OM2 ((Orange),OM3 ((Aqua),OM4 ((Purple oder Aqua) |
| Material für die Außenjacke | LSZH,Ausländische Ausländer,OFFNR |
| Zugfestigkeit | > 500 N |
| Betriebstemperatur | -40 ~ +85°C |
Zusammengehörige Normen:
Erfüllt die IEC-Norm 61754-7& JIS C5982
Strukturierte Verkabelung nach TIA-568-C
Parallele Optik
- Optical Internetworking Forum (OIF) Konformität
- Infiniband-konform
Infiniband
- 10G Glasfaserkanal kompatibel
- 40G und 100G IEEE 802.3
- QSFP
Auswahl der Polarität:
