36 Glasfaserwasserdichtes PE-Pullover GYTC8S
| Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Jacket Material: | PE |
| Fiber quality: | 24 / 36 / 42 / 48 / 60 / 72 / 96 /144 | Jacket Color: | Black/Customized |

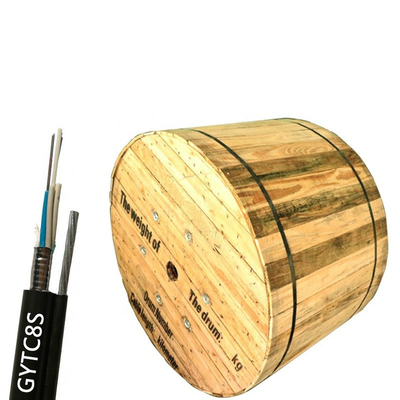

| Cable diameter: | 7.0x14mm±0.5 mm for 144core | Package: | Wooden reel ,1KM/reel |
| Certification: | ISO9001/CE/ROHS | Application: | Outdoor,Aerial |
| High Light: | GYTC8S-Optikkabel,GYTC8S optischer Draht,GYTC8S-Lichtwellenleiter |
||

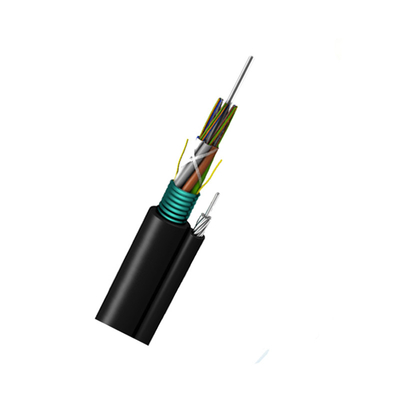

36-Faser-wasserdichtes PE-Mantel GYTC8S Glasfaserkabel
Abbildung 8 mit Stahlbandkabel GYTC8S selbsttragendes Kabel Wasserdichtes Glasfaserkabel
Beschreibung

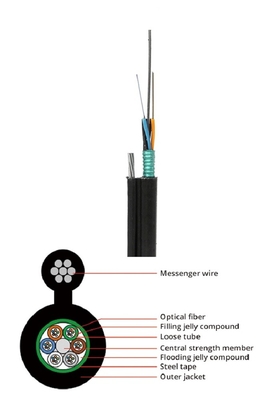

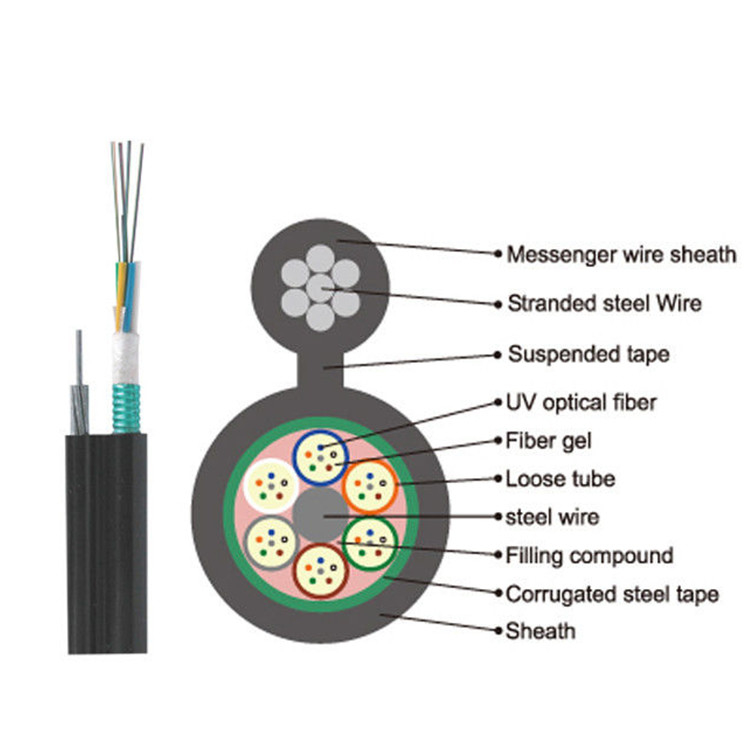

Das GYTC8S-Glasfaserkabel ist ein typisches selbsttragendes Glasfaserkabel für den Außenbereich. Das Zugglied aus Metall besteht aus Litzen als tragendem Teil und wird mit einem Polyethylen(PE)-Mantel zu einer Abbildung-8-Struktur versehen. Wellstahldrahtband armiert und PE-Außenmantel bieten Druckfestigkeit und Schussfestigkeit. Das Stahldraht-Zugglied als zentrales Zugglied verbessert die Zugfestigkeit und ist von dem losen Rohr und dem Wasserblockiersystem umgeben. Es eignet sich für die Installation in der Luft, für Langstrecken- und LAN-Kommunikationssysteme.
Merkmale
1, Kleiner Kabeldurchmesser, Querschnitt zeigt Abbildung 8
2, Selbsttragende Litzen, einfach zu installieren
3, Geringe Dispersion und Dämpfung
4, Ausgezeichnete mechanische und umweltbedingte Leistung
5, Wasserblockiersystem zur Verbesserung der Wasserdichtigkeit
6, Stahldraht-Zugglied gewährleistet Zugfestigkeit
7, Wellstahldrahtband armiert und PE-Außenmantel verbessern die Druckfestigkeit
8, Anwendung im Freien
9, Verwendet für Langstreckenkommunikation, verwendet für LAN-Kommunikation, Teilnehmernetzwerksysteme, Übergangskommunikationssysteme, CATV- und Computernetzwerksysteme
Anwendung
Verwendbar in Rohrleitungen / Freileitungen
Abmessungsmerkmale
| Bezeichnung | Max. Anzahl | Stahldraht/Ständer | Litzen | Nennkabel | Nennkabel |
| Von Fasern pro Rohr | Durchmesser (mm) | Einheiten | Durchmesser (mm) | Gewicht (kg/km) | |
| GYTC8S-Glasfaserkabel 2-36 | 3,0×9,8 | 2,3 | 3,0×9,8 | 11,6X25,5 | 270 |
| GYTC8S-Glasfaserkabel 38-72 | 3,0×9,8 | 2,3 | 3,0×9,8 | 13,2X28,5 | 310 |
Technische Parameter
| Kabelanzahl | Außenmantel Durchmesser |
Gewicht |
Minimal zulässig Zugfestigkeit |
minimal zulässig Druckbelastung |
Minimaler Biegeradius (MM) |
Temperatur (MM) |
|||
| (KG) | kurzfristig | langfristig | (°C) | langfristig | (°C) | langfristig | (°C) | 6 | |
| 3,0×9,8 | 54,00 | 1000 | 20D | 20D | 20D | 20D | 10D | -40+60 | |
| 3,0×9,8 | 54,00 | 1000 | 20D | 20D | 20D | 20D | 10D | -40+60 | |
| 7,0×14,5 | 210,0 | 3000 | 1000 | 20D | 1000 | 20D | 10D | -40+60 | |
| 7,0×14,5 | 210,0 | 3000 | 1000 | 20D | 1000 | 20D | 10D | -40+60 | |
| 7,0×14,5 | 210,0 | 3000 | 1000 | 20D | 1000 | 20D | 10D | -40+60 | |
| 7,0×15,5 | 285,0 | 3000 | 1000 | 20D | 1000 | 20D | 10D | -40+60 | |
| 7,0×15,5 | 285,0 | 3000 | 1000 | 20D | 1000 | 20D | 10D | -40+60 | |
| 7,0×15,5 | 285,0 | 3000 | 1000 | 20D | 1000 | 20D | 10D | -40+60 | |
-
