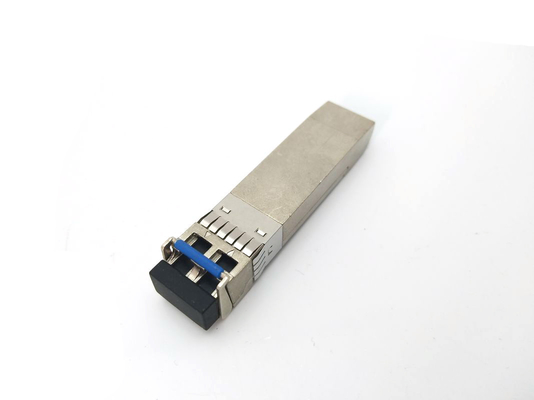

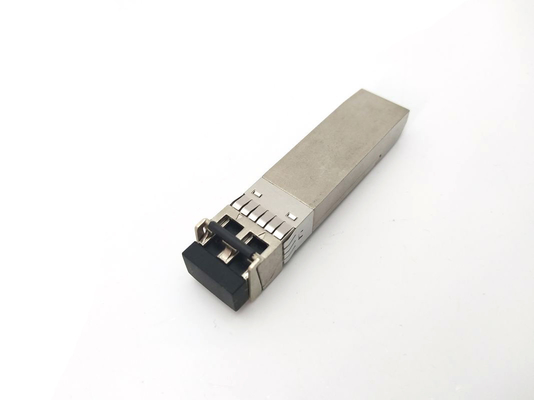

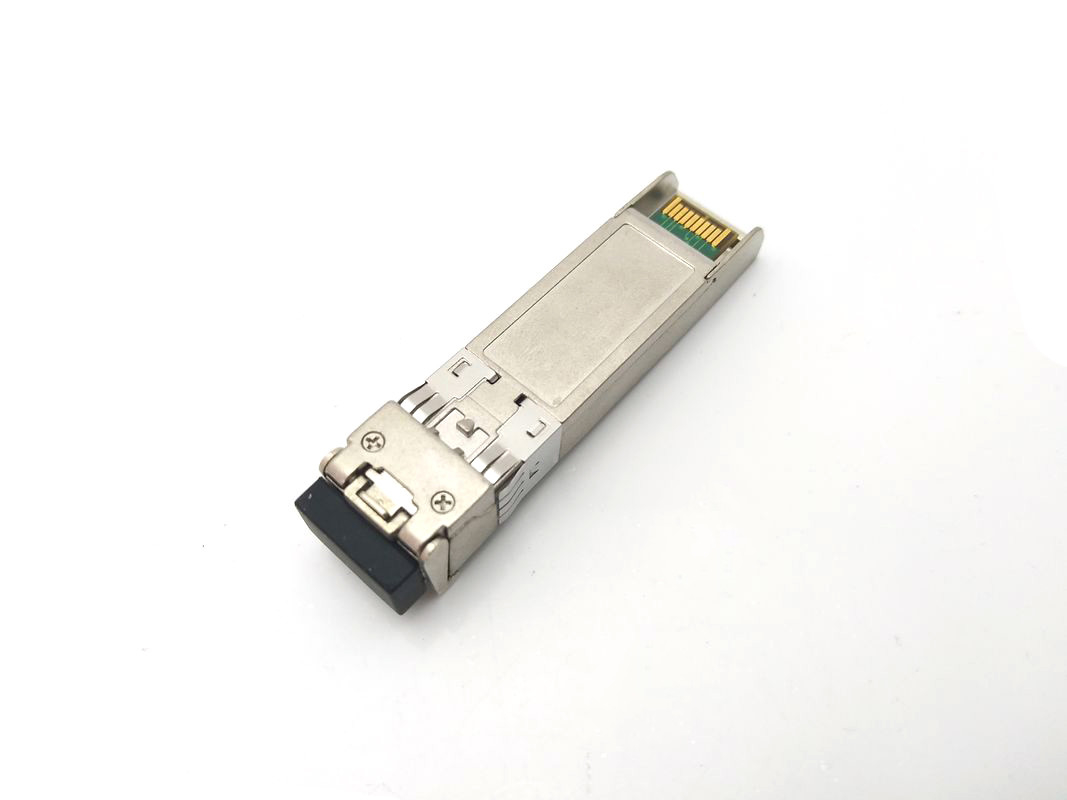

10 Gbit/s 1310 nm Duplex LC Single-Mode SFP Optischer Transceiver
| SMF links up: | 10km | Power Supply: | +3.3V |
| Power consumption: | <1.5W | Connector: | Duplex LC |
| Applications: | 10GBASE-LR/LW Ethernet | ||
| High Light: | 10GBASE LR LW SFP Optischer Transceiver,10GBASE LR LW Transceiver,10 Gbit/s Optischer Transceiver |
||
10Gb/S 1310nm Duplex-LC-Single-Mode-SFP-Optischer Empfänger
10Gb/s 10km SFP+ Transceiver Warmanschluss, Duplex LC, +3.3V, 1310nm DFB-LD, Einzelmodus
Eigenschaften:
- Unterstützt Bitraten von 9,95 bis 11,3 GB/s
- mit einer Breite von mehr als 20 mm
- Duplex-LK-Anschluss
- 1310 nm DFB-Sender, PIN-Fotodetektor
- SMF-Verbindungen bis zu 10 km
- 2-drähtige Schnittstelle für Managementspezifikationen, die der digitalen diagnostischen Überwachungsschnittstelle SFF 8472 entspricht
- Stromversorgung: +3,3 V
- Stromverbrauch < 1,5 W
- Temperaturbereich: 0 bis 70°C
- RoHS-konform
Anwendungen:
- 10GBASE-LR/LW Ethernet
- SONET OC-192 / SDH
- 10G Glasfaserkanal
Beschreibung:
SFP+ 10G LR ist ein sehr kompaktes 10Gb/s-Optischer Transceivermodul für serielle optische Kommunikationsanwendungen mit 10Gb/s.Das SFP wandelt einen seriellen elektrischen Datenstrom von 10 Gb/s in ein optisches Ausgangssignal von 10 Gb/s und ein optisches Eingangssignal von 10 Gb/s in serielle elektrische Datenströme von 10 Gb/s umDie Hochgeschwindigkeits-elektrische Schnittstelle von 10 Gb/s entspricht vollständig den SFI-Spezifikationen.
Der leistungsstarke 1310nm DFB-Sender und der hochempfindliche PIN-Empfänger bieten eine überlegene Leistung für Ethernet-Anwendungen auf bis zu 10 km Links.
Das SFP+-Modul ist mit SFF-8431, SFF-8432 und IEEE 802.3ae 10GBASE-LR konform. Digitale Diagnosefunktionen sind über eine 2-drahtreihe serielle Schnittstelle verfügbar, wie in SFF-8472 festgelegt.
Der vollständig SFP-konforme Formfaktor bietet Warmsteckfähigkeit, einfache Optikanschluss-Upgrades und geringe EMI-Emissionen.
Absolute Höchstratings
| Parameter | Symbol | Min.. | Typisch | Maximal. | Einheit |
| Speichertemperatur | TS | - 40 | +85 | °C | |
| Fallbetriebstemperatur | TEine | 0 | 70 | °C | |
| Maximale Versorgungsspannung | Vcc | - Oh, nein.5 | 4 | V | |
| Relative Luftfeuchtigkeit | RH | 0 | 85 | % |
Elektrische Eigenschaften (T)OP= 0 bis 70 °C, VCC = 3.135Auf drei.465(in Volts)
| Parameter | Symbol | Min.. | Typisch | Maximal. | Einheit | Anmerkung |
| Versorgungsspannung | Vcc | 3.135 | 3.465 | V | ||
| Versorgungsstrom | Icc | 430 | mA | |||
| Stromverbrauch | P | 1.5 | W | |||
| Übertragungsbereich: | ||||||
| Eingangsdifferenzimpedanz | Rin | 100 | Ohm | 1 | ||
| Tx Eingangsspannung für gleichbleibende Spannung (Ref VeeT) | V | - Oh, nein.3 | 4 | V | ||
| Schwingung der Eingangsspannungsdifferenz | Vin, das ist PPP. | 180 | 700 | mV | 2 | |
| Übertragen Sie die Auslösespannung | VD | 2 | Vcc | V | 3 | |
| Übertragen aktivieren Spannung | VDie | Weibchen | Vee + 0.8 | V | ||
| Empfängerbereich: | ||||||
| Toleranz für die Ausgangsspannung an einem Ende | V | - Oh, nein.3 | 4 | V | ||
| Rx Ausgangsspannungsdifferenz | - Nein. | 300 | 850 | mV | ||
| Rx Ausgangszeit | Tr/Tf | 30 | ps | 4 | ||
| Verlust des Vermögens | VLosfehler | 2 | VccHOST | V | 5 | |
| Los Normal | VLos-Norm | Weibchen | Vee + 0.8 | V | 5 | |
Anmerkung:
1- Direkt an die TX-Daten-Eingabe-Pins angeschlossen.
2. nach SFF-8431 Rev. 3.0
3- In die 100 Ohm Differenzschaltung.
4. 20%~80%
5. LOS ist ein offener Kollektor-Ausgang. Es sollte mit 4,7k 10kΩ auf dem Host-Board gezogen werden. Normaler Betrieb ist Logik 0; Signalverlust ist Logik 1. Maximale Aufzugsspannung ist 5,5 V.
Optische ParameterOP= 0 bis 70- Nein.C, VCC = 3.135Auf drei.465(in Volts)
| Parameter | Symbol | Min.. | Typisch | Maximal. | Einheit | Anmerkung |
| Übertragungsbereich: | ||||||
| Zentrumwellenlänge | Lt | 1290 | 1310 | 1330 | m | |
| Spektralbreite | △λ | 1 | m | |||
| Durchschnittliche Optikleistung | - Das ist Pavg. | - Acht.2 | 0.5 | dBm | 1 | |
| Optische Leistung OMA | Poma | - Fünf.2 | dBm | |||
| Laser ausgeschaltet | - Ich weiß nicht. | - 30 | dBm | |||
| Aussterbungsquote | Notfall | 3.5 | dB | |||
| Strafe für die Streuung des Sendegeräts | TDP | 3.2 | dB | 2 | ||
| Relative Geräuschstärke | - Was ist los? | -128 | dB/Hz | 3 | ||
| Toleranz für optische Rückkehrverluste | 20 | dB | ||||
| Empfängerbereich: | ||||||
| Zentrumwellenlänge | Lr | 1260 | 1355 | m | ||
| Empfängerempfindlichkeit | Sen | - Vierzehn.5 | dBm | 4 | ||
| Stressempfindlichkeit (OMA) | SenST | - Zehn.3 | dBm | 4 | ||
| Los Assert | LosEine | - 25 Jahre. | - | dBm | ||
| Los Dessert | LosD | - 15 Jahre. | dBm | |||
| Los Hysteresis | LosH | 0.5 | dB | |||
| Überlastung | Sitzen | 0 | dBm | 5 | ||
| Rezeptorreflexion | Rx | - 12 | dB | |||
Anmerkung:
1Durchschnittliche Leistungswerte sind nur informativ, je nach IEEE 802.3ae.
2Die TWDP-Werte erfordern, dass das Hostboard mit SFF-8431 konform ist.6.6.2 der IEEE802.3ae.
3. 12 dB Reflexion.
4. Bedingungen für Spannungsempfängertests nach IEEE802.3ae. CSRS-Tests erfordern, dass die Hostplatine SFF-8431 entspricht.
5. Empfängerüberlastung gemäß OMA und unter dem schlimmsten umfassenden Belastungszustand.
Mechanische Abmessungen:
-
